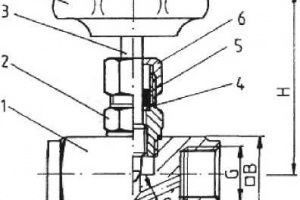

Клапаны игольчатые муфтовые PN 200 Рис. 03-027
Описание
клапан игольчатый муфтовый PN 200
Проводимые среды: воздух, вода пресная, вода морская, масло, пар, топливо, газ, кислоты, конденсат.
Сталь(DIN 037035)
(type 037035)
нерж сталь (DIN 037055)
с резьбовой крышкой
металлическое уплотнение
внутренняя резьба в соотв. с ISO 228/1
макс. Рабочая температура + 350° С
(учесть падение давления свыше + 50° С )
спецификация материалов:
Клапан 03-027-1
корпус: сталь 1.0711
крышка: сталь 1.0711
шток: нерж. сталь 1.4104
маховик: PreUstoff -
Клапан 03-027-2
корпус: нерж. сталь 1.4571
крышка: нерж. сталь 1.4571
шток: нерж. сталь 1.4571
маховик: PreUstoff
тип 03-027-1/ 03-027-2
|
DN |
d |
L |
H |
D |
t |
В |
KG |
|
G 1/8" |
4 |
45 |
70 |
50 |
11 |
25 |
0,40 |
|
G 1/4" |
5 |
50 |
72 |
50 |
13 |
25 |
0,40 |
|
G 3/8" |
6 |
55 |
72 |
50 |
13 |
25 |
0,45 |
|
G 1/2" |
7 |
60 |
72 |
63 |
16 |
30 |
0,50 |
|
G 3/4" |
9 |
75 |
95 |
63 |
18 |
35 |
0,70 |
|
G 1" |
12 |
100 |
110 |
90 |
22 |
45 |
1,40 |
|
G 1 1/4" |
15 |
110 |
130 |
100 |
24 |
60 |
2,00 |
|
G 1 1/2" |
22 |
130 |
140 |
100 |
28 |
70 |
2,30 |
|
G 2" |
22 |
130 |
140 |
100 |
28 |
70 |
2,30 |
Технические характеристики
