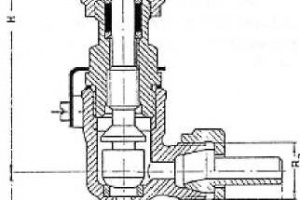

Клапаны угловые штуцерные PN 40 Рис. 03-023
Описание
клапаны запорные с соединением под сварку , PN 40
Проводимые среды: воздух, вода пресная, вода морская, масло, пар, топливо, газ, кислоты, конденсат.
DIN 86551, Form DS
Сталь, с внутренними деталями из нерж. стали
металлическое уплотнение, с фиксацией крышки
впуск: внешняя резьба в соотв. с ISO 228/1
выпуск: со штуцером под сварку
спецификация материалов:
корпус: сталь С 22.8 1.0460
крышка: сталь 1.0715
тарелка: нерж. сталь 1.4104
шток: нерж. сталь 1.4104
тип 03-023
тип 03-023-А: клапан запорный DIN 86551, Form DS
тип 03-023-В: клапан невозвратно-запорный DIN 86551, Form DRS
|
DN |
R1 |
i |
И |
13 |
14 |
H |
d1 |
S2 |
R2 |
KG |
|
06 x 10 |
3/8" |
12 |
37 |
59 |
30 |
108 |
63 |
7 |
1/2" |
0,5 |
|
08 x 12 |
1/2" |
14 |
35 |
63 |
32 |
108 |
63 |
7 |
5/8" |
0,5 |
|
12 x 16 |
3/4" |
16 |
47 |
74 |
38 |
121 |
80 |
8 |
7/8" |
0,9 |
|
16x20 |
3/4" |
16 |
50 |
78 |
40 |
121 |
80 |
8 |
1" |
1,0 |
|
20x25 |
1" |
18 |
59 |
89 |
48 |
143 |
100 |
9 |
1 1/8" |
1,7 |
|
25x30 |
1 1/4" |
20 |
62 |
93 |
50 |
141 |
100 |
9 |
1 3/8" |
1,9 |
Технические характеристики
