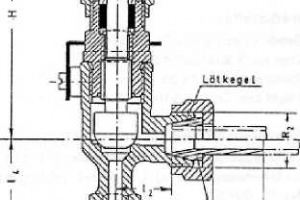

Клапаны угловые штуцерные PN 40 Рис. 03-019
Описание
клапаны угловые запорные с соединением
Проводимые среды: воздух, вода морская, вода пресная, газ, масло, пар, топливо, нефтепродукты.
со штуцером под пайку, PN 40
DIN 86511, Form DS-RG-N
бронза/латунь
металлическое уплотнение, с фиксацией крышки
впуск: внешняя резьба в соотв. с ISO 228/1
выпуск: с врезным обжимным кольцом
(или со штуцером под сварку)
спецификация материалов:
корпус: бронза RG 5 2.1096
крышка: латунь MS58 2.0380
тарелка: спец. латунь 2.0540
шток: спец. латунь 2.0540
тип 03-019-А: клапан запорный DIN 86511, Form DS-RG-N
тип 03-019-В: клапан невозвратно-запорный DIN 86512, Form DRS-RG-N
возможны варианты:
клапаны DIN 86511/86512 со штоком и диском из CuSn8 (Form RG-S)
|
DN |
R1 |
i |
11 |
12 |
13 |
14 |
H |
d1 |
S2 |
R2 |
KG |
|
06x10 |
3/8" |
12 |
37 |
21 |
58 |
30 |
92 |
63 |
7 |
1/2" |
0,5 |
|
08x12 |
1/2" |
14 |
39 |
23 |
62 |
32 |
92 |
63 |
7 |
5/8" |
0,5 |
|
10x14 |
1/2" |
14 |
44 |
25 |
69 |
35 |
92 |
63 |
7 |
3/4" |
0,6 |
|
12x16 |
3/4" |
16 |
47 |
28 |
74 |
38 |
103 |
70 |
8 |
7/8" |
0,9 |
|
16x20 |
3/4" |
16 |
50 |
30 |
78 |
40 |
103 |
70 |
8 |
1" |
0,9 |
|
20x25 |
1" |
18 |
59 |
38 |
89 |
48 |
120 |
100 |
9 |
1 1/8" |
1,4 |
|
25x30 |
1 1/4" |
20 |
62 |
39 |
93 |
50 |
120 |
100 |
9 |
1 3/8" |
1,6 |
|
32x38 |
1 1/2" |
22 |
68 |
44 |
100 |
55 |
138 |
110 |
11 |
1 3/4" |
2,2 |
