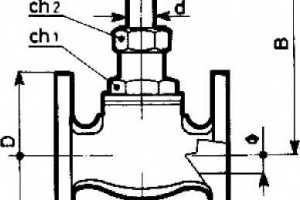

Клапаны запорные фланцевые PN 16 Рис. 03-005
Описание
клапаны запорные фланцевые, PN 16
Проводимые среды: воздух, вода морская, вода
латунь/бронза
пресная, газ, масло, пар, топливо, вода
с резьбовой крышкой
питательная, нефтепродукты.
металлическое уплотнение
фланцы в соотв. с DIN PN 16
спецификация материалов:
корпус: бронза RG 5 2.1096
крышка: латунь MS58 2.0380
диск: латунь MS58 2.0380
маховик: штамп. cталь -
|
DN |
С |
D |
PCD |
отв. |
В |
A |
KG |
|
15 |
70 |
95 |
65 |
4x14 |
76 |
55 |
1,4 |
|
20 |
90 |
105 |
75 |
4x14 |
93 |
55 |
2,0 |
|
25 |
98 |
115 |
85 |
4x14 |
110 |
65 |
2,5 |
|
32 |
110 |
140 |
100 |
4x18 |
120 |
65 |
3,8 |
|
40 |
130 |
150 |
110 |
4x18 |
130 |
80 |
4,6 |
|
50 |
150 |
165 |
125 |
4x18 |
160 |
80 |
6,4 |
|
65 |
190 |
185 |
145 |
4x18 |
230 |
120 |
10,5 |
|
80 |
210 |
200 |
160 |
8x18 |
250 |
120 |
13,0 |
|
100 |
220 |
220 |
180 |
8x18 |
280 |
175 |
18,5 |
Технические характеристики
