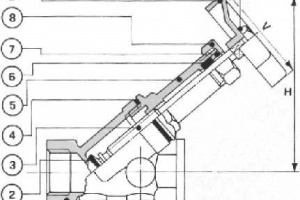

Клапаны «У»-образные муфтовые PN 16 Рис. 03-001
Описание
клапаны «У»-образные муфтовые PN 16
Проводимые среды: воздух, вода морская, вода пресная, вода питательная, газ, масло, пар, топливо, нефтепродукты.
бронза / латунь
с резьбовой крышкой
уплотнение PTFE
внутренняя резьба в соотв. с ISO 228/1
без дренажного клапана (тип 03-001-А)
с дренажным клапаном (тип 03-001-В)
спецификация материалов:
корпус: RG 5 2.1096
крышка: MS58 2.0380
тарелка: MS58 2.0380
уплотнение: PTFE
маховик: штамп. сталь
DN |
A |
H |
V |
KG |
G 3/8" |
53 |
70 |
50 |
0,3 |
G 1/2" |
57 |
75 |
55 |
0,4 |
G 3/4" |
66 |
85 |
55 |
0,6 |
G 1" |
75 |
95 |
55 |
0,8 |
G 1 1/4" |
90 |
120 |
60 |
1,0 |
G 1 1/2" |
104 |
140 |
70 |
1,3 |
G 2" |
123 |
165 |
80 |
1,9 |
G 2 1/2" |
164 |
220 |
100 |
2,8 |
Технические характеристики
