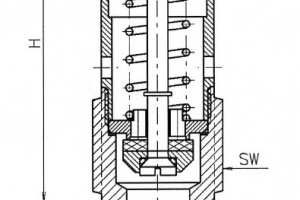

Клапан разгрузочный сигнальный Рис.10-020
Описание
клапаны разгрузочные ваккуумные , пружинные
Проводимые среды: газ, пар.
Для нетоксичных паров и газов,
Применимы на контейнерах
Тип 10-020-1: сталь нерж.
Тип 10-020-2: латунь
Затвор с витоновым уплотнением
спецификация материалов:
корпус: Тип 10-020-1 сталь нерж 1.4571
крышка: Тип 10-020-1 сталь нерж 1.4301
тарелка: Тип 10-020-1 сталь нерж 1.4571
корпус: Тип 10-020-2 латунь 2.0401
крышка: Тип 10-020-2 латунь 2.0401
тарелка: Тип 10-020-2 латунь 2.0401
Тип 10-020
|
E |
DN |
d |
L1 |
H |
SW |
вакуум |
KG |
|
|
|
|
|
|
|
vacuum range |
|
|
1/2" |
13 |
26 |
12 |
92 |
32 |
-0,95/-0,05 bar |
0,32 |
|
3/4" |
18 |
32 |
12 |
92 |
32 |
-0,95/-0,05 bar |
0,35 |
|
1" |
25 |
39 |
12 |
92 |
46 |
-0,95/-0,05 bar |
0,50 |
|
1 1/4" |
32 |
49 |
14 |
92 |
46 |
-0,95/-0,05 bar |
0,52 |
|
1 1/2" |
38 |
55 |
14 |
125 |
60 |
-0,95/-0,05 bar |
1,20 |
|
2" |
48 |
68 |
14 |
125 |
70 |
-0,95/-0,05 bar |
1,25 |
Варианты: подсоединение с резьбой по DIN 11851 или фланцевое!
При заказе просьба указывать установку по вакууму !
