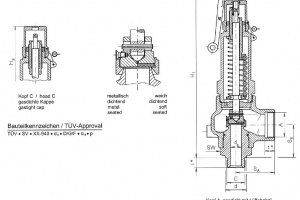

Клапан предохранительный угловой Рис.10-006
Описание
клапаны предохранительные, полноподъемные, угловые
Проводимая среда: пар, газ, вода пресная, вода морская.
для пара, газов и жидкостей
с закрытой крышкой
Тип 10-006-1 : исполнение - 1.4104/0.7043
Тип 10-006-2: : исполнение - 1.4571/1.4581
С металлическим затвором или мягким затвором
спецификация материалов:
корпус: Тип 10-006-1 сталь нерж 1.4104
крышка: Тип 10-006-1 GGG40.3 0.7043
корпус: Тип 10-006-2 сталь нерж 1.4571
крышка: Тип 10-006-2 сталь нерж 1.4581
тарелка: сталь нерж 1.4571
Тип 10-006
|
E |
A |
d0 / O cедла |
SA |
t* |
SE |
1* |
H1 |
H2 |
Р min. |
Р max. |
KG |
|
3/4" |
1 1/2" |
12,5 mm |
70 |
18 |
60 |
16 |
305 |
290 |
20 bar |
100 bar |
3,6 |
|
3/4" |
1 1/2" |
16,0 mm |
70 |
18 |
60 |
16 |
305 |
290 |
0,1 bar |
70 bar |
3,6 |
|
1" |
1 1/2" |
12,5 mm |
70 |
18 |
60 |
18 |
305 |
290 |
20 bar |
100 bar |
3,6 |
|
1" |
1 1/2" |
16,0 mm |
70 |
18 |
60 |
18 |
305 |
290 |
0,1 bar |
70 bar |
3,6 |
|
1" |
1 1/2" |
20,0 mm |
70 |
18 |
60 |
18 |
305 |
290 |
0,1 bar |
40 bar |
3,6 |
|
1 1/4" |
1 1/2" |
16,0 mm |
70 |
18 |
60 |
20 |
305 |
290 |
0,1 bar |
70 bar |
3,6 |
|
1 1/4" |
1 1/2" |
20,0 mm |
70 |
18 |
60 |
20 |
305 |
290 |
0,1 bar |
40 bar |
3,6 |
|
1 1/4" |
1 1/2" |
25,0 mm |
70 |
18 |
60 |
20 |
305 |
290 |
0,05 bar |
30 bar |
3,6 |
|
1 1/4" |
1 1/2" |
25,0 mm |
70 |
18 |
60 |
22 |
305 |
290 |
0,05 bar |
30 bar |
3,6 |
Возможно исполнение с NPT-резьбой
Технические характеристики
