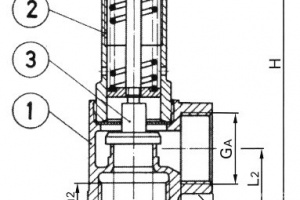

Клапан предохранительный сигнальный Рис.10-014
Описание
клапаны предохранительные, пружинные
Проводимые среды: вода пресная, вода морская, вода питательная, пар, воздух, масло, нефтепродукты, топливо, газ.
Из бронзы/латуни, угловые
С вентилируемой крышкой
с мягким затвором
С подрывом поворотной кнопкой
для воздуха и подобных газов
Вход и выход с внутренней резьбой по ISO 228
Рабочие температуры : -10° С / + 185° С
спецификация материалов:
корпус: бронза RG 5 2.1096
крышка: латунь MS 58 2.0380
тарелка: латунь MS 58 2.0380
пружина: углеродистая сталь 1.1200
уплотнение: витон FPM
Тип 10-014
|
G/GA |
d0 / O cедла |
H |
L1 |
L2 |
S1 |
a1 |
a2 |
P min. |
P max. |
KG |
|
1/2" |
12 |
100 |
25 |
20 |
27 |
10 |
12 |
0,2 bar |
20 bar |
0,21 |
|
3/4" |
15 |
115 |
30 |
25 |
32 |
12 |
12 |
0,2 bar |
20 bar |
0,36 |
|
1" |
18 |
135 |
36 |
30 |
41 |
14 |
14 |
0,2 bar |
20 bar |
0,65 |
|
1 1/4" |
20 |
155 |
40 |
35 |
50 |
16 |
16 |
0,2 bar |
20 bar |
0,95 |
|
1 1/2" |
24 |
175 |
48 |
40 |
58 |
18 |
18 |
0,2 bar |
16 bar |
1,50 |
|
2" |
28 |
200 |
56 |
48 |
70 |
20 |
20 |
0,2 bar |
16 bar |
2,25 |
клапаны поставляются с фиксированным давлением подрыва
- указывайте требуемую установку давления!
