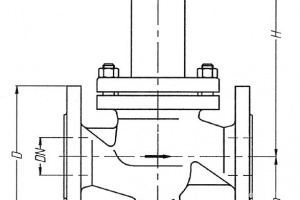

Клапан перепускной Рис.10-022
Описание
клапаны перепускные пружинные
для жидкостей и газов
Фланцы в соотв. с DIN, PN 16/40
Тип 10-022-1: чугун, PN 16
Тип 10-022-2: сталь, PN 40
Нечувствителен к обратному давлению
Проводимые среды: газ, вода пресная,вода трюмная, вода морская, пар, вода питательная, конденсат.
спецификация материалов:
корпус PN 16: чугун GG-25 0.6025
корпус PN 40: сталь GSC-25 1.0619
крышка: сталь ST 37
шток: сталь нерж 1.4057
тарелка: сталь нерж 1.4057
Тип 10-022
|
DN |
L |
H |
h |
D |
PCD |
Отв. |
D |
PCD |
Отв. |
KG |
|
|
|
|
|
(PN 16) |
(PN 16) |
(PN 16) |
(PN 40) |
(PN 40) |
(PN 40) |
|
|
015 |
130 |
275 |
95 |
95 |
65 |
4x14 |
95 |
65 |
4x 14 |
8,5 |
|
020 |
150 |
275 |
95 |
105 |
75 |
4x14 |
105 |
75 |
4x 14 |
8,5 |
|
025 |
160 |
275 |
95 |
115 |
85 |
4x14 |
115 |
85 |
4x 14 |
10 |
|
032 |
180 |
275 |
95 |
140 |
100 |
4x18 |
140 |
100 |
4x18 |
12 |
|
040 |
200 |
275 |
95 |
150 |
110 |
4x18 |
150 |
110 |
4x18 |
14 |
|
050 |
230 |
360 |
120 |
165 |
125 |
4x18 |
165 |
125 |
4x18 |
24 |
|
065 |
290 |
360 |
155 |
185 |
145 |
4x18 |
185 |
145 |
8x 18 |
33 |
|
080 |
310 |
495 |
19 |
200 |
160 |
8x18 |
200 |
160 |
8x 18 |
50 |
|
100 |
350 |
495 |
200 |
220 |
180 |
8x18 |
235 |
190 |
8x22 |
72 |
|
125 |
400 |
660 |
210 |
250 |
210 |
8x18 |
270 |
220 |
8x26 |
98 |
|
150 |
480 |
680 |
235 |
285 |
240 |
8x22 |
300 |
250 |
12x26 |
122 |
Данные клапаны также возможны в угловом исполнении;
кроме того, возможно исполнение с сильфоном.
