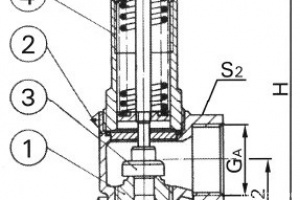

Клапан предохранительный криогенный Рис.10-015
Описание
клапаны предохранительные пружинные криогенные
Проводимые среды: воздух, вода морская,
Из бронзы/латуни, угловые
вода пресная, газ, кислоты, конденсат, масло, пар,
С закрытой крышкой
топливо.
С металлическим затвором
С рычажным подрывом
Для криогенных газов типа аргона, кислорода
Стандартная зачистка под кислород
Вход с наружной резьбой по ISO 228
Выход с внутренней резьбой по ISO 228
Рабочие температуры: -196° С / + 185° С
спецификация материалов:
вход: сталь нерж. 1.4301
корпус: бронза RG 5 2.1096
крышка: сталь нерж. 1.4305
тарелка: сталь нерж. 1.4541
пружина: сталь нерж. 1.4571
Тип 10-015
|
G |
GA |
d0 / O cедла |
H |
L1 |
L2 |
S1 |
S2 |
a1 |
a2 |
Р min. |
P max. |
KG |
|
1/2" |
1" |
10,5 |
140 |
36 |
34 |
30 |
41 |
14 |
14 |
0,2 bar |
25 bar |
0,73 |
|
3/4" |
1" |
10,5 |
140 |
36 |
34 |
32 |
41 |
14 |
16 |
0,2 bar |
25 bar |
0,75 |
|
1" |
1" |
14,0 |
160 |
40 |
42 |
41 |
50 |
14 |
18 |
0,2 bar |
40 bar |
1,10 |
клапаны поставляются с фиксированным давлением подрыва - указывайте требуемую установку давления!
