Клапаны запорные муфтовые PN 16 Рис. 03-007
Описание
клапаны запорные муфтовые PN 16
Проводимые среды: воздух, вода морская, вода пресная, вода питательная, газ, масло, пар, топливо, нефтепродукты.
бронза/латунь
с резьбовой крышкой
металлическое уплотнение или
уплотнение PTFE
внутренняя резьба в соотв. с ISO 228/1
спецификация материалов:
корпус: бронза RG 5 2.1096
крышка: латунь MS58 2.0380
диск: латунь MS58 2.0380
(или уплотнение PTFE)
маховик: штамп. сталь -

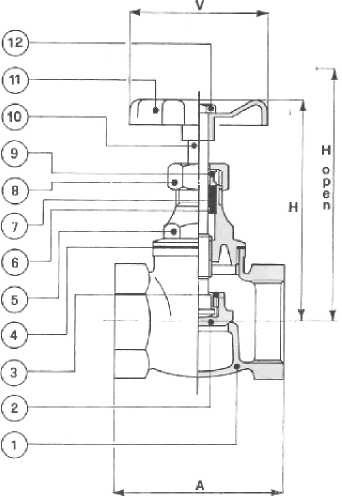

DN |
A |
H |
H1 |
V |
KG |
G 1/4" |
46 |
68 |
73 |
50 |
0,198 |
G 3/8" |
50 |
65 |
70 |
50 |
0,228 |
G 1/2" |
50 |
66 |
71 |
50 |
0,240 |
G 1/4" |
55 |
68 |
77 |
50 |
0,322 |
G 1" |
64 |
83 |
90 |
60 |
0,446 |
G 1 1/4" |
73 |
84 |
98 |
60 |
0,642 |
G 1 1/2" |
83 |
103 |
113 |
70 |
0,954 |
G 2" |
88 |
118 |
132 |
80 |
1,180 |
G 2 1/2" |
150 |
186 |
209 |
120 |
4,220 |
G 3" |
165 |
190 |
224 |
120 |
4,935 |
G 4" |
190 |
215 |
262 |
140 |
7,910 |
Технические характеристики
