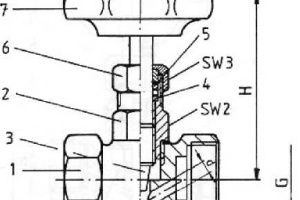

Клапаны игольчатые муфтовые PN 40 Рис. 03-028
Описание
клапан игольчатый муфтовый PN 40
Проводимые среды: вода питательная, вода пресная, пар, воздух, масло, нефтепродукты, топливо.
латунь
с резьбовой крышкой
металлическое уплотнение
внутренняя резьба в соотв. с ISO 228/1
макс. рабочая температура + 100° С
спецификация материалов:
корпус: латунь 2.0401
крышка: латунь MS58 2.0380
шток: латунь MS58 2.0380
маховик: пластик -
клапан 03-028
|
DN |
d |
L |
H |
D |
SW1 |
SW2 |
SW3 |
KG |
|
G 1/8" |
4 |
50 |
70 |
50 |
22 |
19 |
19 |
0,25 |
|
G 1/4" |
5 |
50 |
78 |
50 |
22 |
19 |
19 |
0,25 |
|
G 3/8" |
6 |
50 |
78 |
50 |
22 |
19 |
19 |
0,25 |
|
G 1/2" |
7 |
55 |
78 |
63 |
25 |
19 |
19 |
0,25 |
|
G 3/4" |
9 |
67 |
90 |
63 |
32 |
22 |
22 |
0,50 |
|
G 1" |
11 |
75 |
95 |
63 |
40 |
22 |
22 |
0,60 |
|
G 1 1/4" |
13 |
110 |
105 |
90 |
54 |
24 |
27 |
1,85 |
|
G 1 1/2" |
15 |
110 |
110 |
90 |
58 |
24 |
27 |
1,85 |
|
G 2" |
15 |
110 |
110 |
90 |
70 |
27 |
27 |
2,40 |
Технические характеристики
