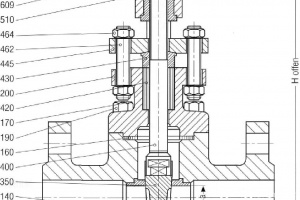

Задвижки клинкетные PN 40 Рис.05-010
Описание
задвижки клинкетные, PN 40
Проводимые среды: воздух, вода пресная, вода морская, масло, пар, топливо, газ, кислоты, конденсат.
С полной расточкой
с наружным, выдвижным штоком
сталь кованая С 22.8
сёдла –нерж. сталь
фланцы в соотв. с DIN PN 40
рабочее давление и
температура в соотв. с DIN 2401
спецификация материалов:
корпус: С 22.8 1.0460
крышка: С 22.8 1.0460
клин: нерж. сталь 1.4006
сёдла: нерж. сталь 1.4006
шток: нерж. сталь 1.4006
NW/DN |
a |
L |
H |
D |
PCD |
holes |
D |
KG |
15 |
14 |
130 |
152 |
95 |
65 |
4x 14 |
90 |
4,5 |
20 |
18 |
150 |
182 |
105 |
75 |
4x 14 |
110 |
6,5 |
25 |
24 |
160 |
214 |
115 |
85 |
4x 14 |
110 |
7,9 |
32 |
- |
- |
- |
- |
- |
- |
- |
- |
40 |
36 |
240 |
240 |
150 |
110 |
4x 18 |
130 |
13 |
50 |
48 |
250 |
250 |
165 |
125 |
4x 18 |
180 |
25 |
Технические характеристики
