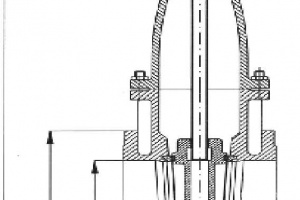

Задвижки клинкетные плоский корпус PN 10/16 Рис. 05-015
Описание
Задвижка , плоская с указателем хода, PN 10/16
Проводимые среды: воздух, вода пресная, вода морская, масло, пар, топливо, газ, кислоты, конденсат.
чугун GSC-25, DIN 3352-2
внутренние детали нерж. сталь
размер по фланцам в соотв. с DIN 3202/EN 558 F4
фланцы в соотв. с DIN PN 10/16
рабочее давление и
температура в соотв. с DIN 2401
спецификация материалов:
корпус: GSC-25 1.0619
крышка: GSC-25 1.0619
сёдла: нерж. сталь 1.4021
шток: нерж. сталь 1.4021
DN |
L |
H |
H1 |
D |
PCD |
отв. |
R |
KG |
40 |
140 |
230 |
265 |
150 |
110 |
4x 18 |
140 |
12 |
50 |
150 |
235 |
270 |
165 |
125 |
4x 18 |
140 |
14 |
65 |
170 |
260 |
295 |
185 |
145 |
4x18 |
160 |
19 |
80 |
180 |
285 |
325 |
200 |
160 |
8x18 |
160 |
23 |
100 |
190 |
320 |
365 |
220 |
180 |
8x18 |
200 |
28 |
125 |
200 |
395 |
440 |
250 |
210 |
8x 18 |
200 |
43 |
150 |
210 |
435 |
490 |
285 |
240 |
8x22 |
200 |
55 |
175 |
220 |
450 |
520 |
315 |
270 |
8x22 |
250 |
70 |
200 |
230 |
530 |
610 |
340 |
295 |
8x22 |
250 |
80 |
250 |
250 |
630 |
730 |
395 |
350 |
12x22 |
315 |
122 |
300 |
270 |
735 |
850 |
445 |
400 |
12x22 |
315 |
195 |
350 |
290 |
830 |
950 |
505 |
460 |
16x22 |
400 |
260 |
400 |
310 |
925 |
1025 |
565 |
515 |
16x26 |
400 |
300 |
500 |
350 |
1135 |
1280 |
670 |
620 |
20x26 |
500 |
382 |
600 |
390 |
1300 |
1475 |
780 |
725 |
20x30 |
500 |
525 |
Технические характеристики
