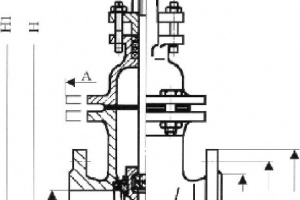

Задвижки клинкетные овальный корпус PN 10 Рис. 05-011
Описание
задвижки клинкетные, овальный корпус, PN 10
Проводимые среды: вода морская, вода пресная, вода трюмная, вода питательная, жидкий груз, топливо, масло, воздух, газ, кислоты, конденсат.
с внешним,выдвижным штоком
чугун GG-25, DIN 3352-3
сёдла - латунь или нерж.сталь
размер по фланцам в соотв. с DIN 3202/EN 558 F5
фланцы в соотв. с DIN PN 10
рабочее давление и
температура в соотв. с DIN 2401
спецификация материалов:
корпус: GG-25 0.6025
крышка: GG-25 0.6025
сёдла:
тип 05-011-1: латунь 2.0321
тип 05-011-2: нерж. сталь 1.4301
шток: нерж. сталь 1.4021
Данная задвижка доступна также по давлениям и размерам фланцев по DIN PN 16!
Тип 05-011-1: с седлами из латуни
тип 05-011-2: с седлами из нерж. стали
NW/DN |
L |
H |
H1 |
D1 |
D2 |
n x d |
D3 |
b |
f |
Dk |
KG |
40 |
240 |
315 |
370 |
150 |
110 |
4x18 |
88 |
18 |
3 |
200 |
18 |
50 |
250 |
333 |
398 |
165 |
125 |
4x18 |
102 |
20 |
3 |
200 |
21 |
65 |
270 |
390 |
470 |
185 |
145 |
4x18 |
122 |
20 |
3 |
250 |
31 |
80 |
280 |
415 |
515 |
200 |
160 |
8x18 |
138 |
22 |
3 |
250 |
40 |
100 |
300 |
475 |
595 |
220 |
180 |
8x18 |
158 |
24 |
3 |
250 |
49 |
125 |
325 |
550 |
680 |
250 |
210 |
8x18 |
188 |
26 |
3 |
250 |
66 |
150 |
350 |
610 |
760 |
285 |
240 |
8x22 |
212 |
26 |
3 |
250 |
81 |
200 |
400 |
760 |
985 |
340 |
295 |
8x22 |
268 |
30 |
3 |
315 |
139 |
250 |
500 |
905 |
1.185 |
395 |
350 |
12x22 |
320 |
32 |
3 |
400 |
198 |
300 |
500 |
1.035 |
1.355 |
445 |
400 |
12x22 |
378 |
32 |
4 |
450 |
284 |
Технические характеристики
