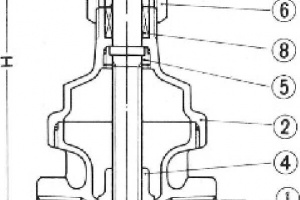

Задвижки клинкетные муфтовые PN 20 Рис. 05-021
Описание
задвижка муфтовая PN 20
модель специальная
бронза
с невыдвижным шпинделем
с наворачивающейся крышкой
внутренняя резьба в соотв. с ISO 228/1
Проводимые среды: воздух, вода морская, вода пресная, вода питательная, газ, масло, пар, топливо,нефтепродукты.
спецификация материалов:
корпус: бронза RG 5 2.1096
крышка: бронза RG 5 2.1096
клин: бронза RG 5 2.1096
шток: латунь MS58 2.0380
маховик: литой -
DN |
L |
H |
D |
KG |
G 1/4" |
44 |
94 |
46 |
0,28 |
G 1/2" |
46 |
90 |
46 |
0,31 |
G 3/4" |
52 |
100 |
55 |
0,42 |
G 1" |
58 |
115 |
63 |
0,61 |
G 1 1/4" |
62 |
130 |
68 |
0,89 |
G 1 1/2" |
66 |
148 |
78 |
1,20 |
G 2" |
74 |
174 |
90 |
1,85 |
G 2 1/2" |
90 |
205 |
98 |
2,95 |
G 3" |
100 |
243 |
125 |
4,57 |
Технические характеристики
