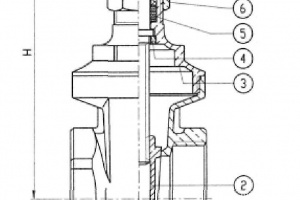

Задвижки клинкетные муфтовые PN 16 Рис. 05-020
Описание
задвижка муфтовая PN 16
Проводимые среды: воздух, вода морская, вода пресная, вода питательная, газ, масло, пар, топливо, нефтепродукты.
латунь/бронза
с невыдвижным шпинделем
с резьбовой крышкой
внутренняя резьба в соотв. с ISO 228/1
спецификация материалов:
корпус: бронза RG 5 2.1096
крышка: латунь MS58 2.0380
клин: латунь MS58 2.0380
маховик: штамп. сталь
тип 05-020
NW/DN |
A |
H |
KG |
G 1/4" |
35 |
68 |
0,158 |
G 3/8" |
35 |
68 |
0,145 |
G 1/2" |
40 |
73 |
0,213 |
G 3/4" |
45 |
81 |
0,275 |
G 1" |
46 |
82 |
0,330 |
G 1 1/4" |
50 |
101 |
0,512 |
G 1 1/2" |
55 |
117 |
0,665 |
G 2" |
61 |
136 |
1,152 |
G 2 1/2" |
70 |
164 |
1,874 |
G 3" |
74 |
193 |
2,620 |
G 4" |
82 |
234 |
4,460 |
Технические характеристики
