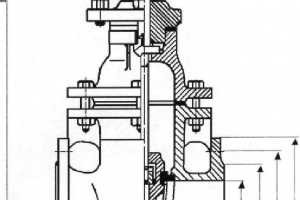

Задвижки клинкетные PN 10/16 Рис. 05-002
Описание
задвижки клинкетные, плоский корпус, PN 10/16
Проводимые среды: воздух, вода пресная, вода морская, масло, пар, топливо, газ, кислоты, конденсат.
для трансформаторного масла
с внутренним, невыдвижным шпинделем
сталь ковкая GSC-25, DIN 3352-2
клин из нерж. стали
размер по фланцам в соотв. с DIN 3202/EN 558 F4
специальное покрытие и гальванизация распылением
по требованию заказчика
фланцы в соотв. с DIN PN 10/16:
DN 040 - 150: давление DIN PN 16
DN 200 - 300: давление DIN PN 10
спецификация материалов:
корпус: GSC-25 1.0619
крышка: GSC-25 1.0619
клин: нерж. сталь 1.4021
шток: нерж. сталь 1.4021
уплотнения: Viton FPM
тип 05-002-А: без указателя положения
тип 05-002-В: с указателем положения
Возможны различные варианты исполнения под заказ !
NW/DN |
I |
h |
D |
к |
nxd2 |
d4 |
b |
f |
d |
KG |
40 |
140 |
310 |
150 |
110 |
4x 18 |
88 |
16 |
3 |
160 |
13,0 |
50 |
150 |
310 |
165 |
125 |
4x18 |
102 |
16 |
3 |
160 |
15,5 |
65 |
170 |
320 |
185 |
145 |
4x18 |
122 |
16 |
3 |
160 |
19,5 |
80 |
180 |
360 |
200 |
160 |
8x 18 |
138 |
18 |
3 |
200 |
26,5 |
100 |
190 |
410 |
220 |
180 |
8x 18 |
158 |
18 |
3 |
200 |
32,0 |
125 |
200 |
480 |
250 |
210 |
8x 18 |
188 |
20 |
3 |
200 |
42,0 |
150 |
210 |
520 |
285 |
240 |
8x22 |
212 |
20 |
3 |
250 |
60,0 |
200 |
230 |
710 |
340 |
295 |
8x22 |
268 |
22 |
3 |
315 |
93,0 |
250 |
250 |
750 |
395 |
350 |
12x22 |
320 |
24 |
3 |
315 |
128 |
300 |
270 |
850 |
445 |
400 |
12x22 |
370 |
24 |
4 |
315 |
176 |
Технические характеристики
