Задвижки клинкетные плоский корпус PN 10 Рис.05-014
Описание
задвижки клинкетные, плоский корпус, PN 10
Проводимые среды: вода морская, вода трюмная, вода питательная, вода пресная, жидкий груз, топливо, масло, воздух, газ, кислоты, конденсат, пар, нефтепродукты.
с внутренним, невыдвижным шпинделем
чугун GG-25, DIN 3352-2
сёдла - латунь или нерж. сталь
размер по фланцам в соотв. с DIN 3202/EN 558 F4
фланцы в соотв. с DIN PN 10
рабочее давление и
температура в соотв. с DIN 2401
спецификация материалов:
корпус: GG-25 0.6025
крышка: GG-25 0.6025
сёдла:
тип 05-014-1: латунь 2.0321
тип 05-014-2: нерж. сталь 1.4301
шток: нерж. сталь 1.4021
тип 05-014-1: с седлами из латуни
тип 05-014-2: с седлами из нерж. стали
|

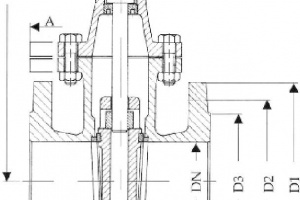

NW/DN |
L |
H |
D1 |
D2 |
n x d |
D3 |
b |
f |
Dk |
KG |
|
40 |
140 |
240 |
150 |
110 |
4x 18 |
88 |
18 |
3 |
160 |
11 |
|
50 |
150 |
250 |
165 |
125 |
4x 18 |
102 |
20 |
3 |
160 |
13 |
|
65 |
170 |
275 |
185 |
145 |
4x 18 |
122 |
20 |
3 |
160 |
16 |
|
80 |
180 |
300 |
200 |
160 |
8x 18 |
138 |
22 |
3 |
160 |
20 |
|
100 |
190 |
345 |
220 |
180 |
8x 18 |
158 |
24 |
3 |
200 |
27 |
|
125 |
200 |
400 |
250 |
210 |
8x 18 |
188 |
26 |
3 |
250 |
37 |
|
150 |
210 |
435 |
285 |
240 |
8x22 |
212 |
26 |
3 |
250 |
53 |
|
200 |
230 |
540 |
340 |
295 |
8x22 |
268 |
26 |
3 |
250 |
80 |
|
250 |
250 |
635 |
395 |
350 |
12x22 |
320 |
24 |
3 |
315 |
117 |
|
300 |
270 |
730 |
445 |
400 |
12x22 |
370 |
24 |
4 |
315 |
166 |
|
350 |
290 |
830 |
505 |
460 |
16x22 |
430 |
26 |
4 |
400 |
242 |
|
400 |
310 |
957 |
565 |
515 |
16x26 |
482 |
28 |
4 |
400 |
285 |
|
500 |
350 |
1125 |
670 |
620 |
20x26 |
585 |
30 |
4 |
500 |
410 |
Технические характеристики
