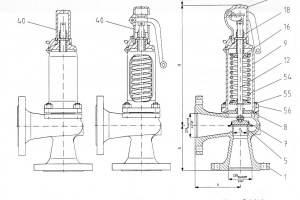

Клапан предохранительный угловой Рис.10-025
Описание
клапаны предохранительные пружинные, угловые
Проводимые среды: газ, пар, вода морская,
с фланцами в соотв. с DIN, PN 16
вода пресная, вода трюмная, конденсат.
для пара, газов и жидкостей
Тип 10-025-А: с закрытым устройством подрыва
Тип 10-025-В: с открытым устройством подрыва
Тип 10-025-С: с газоплотной крышкой
С металлическим затвором или мягким затвором
спецификация материалов:
корпус: чугун GG-25 0.6025
крышка: чугун GGG40.3 0.7043
шток: сталь нерж 1.4021
тарелка: сталь нерж 1.4122
с газоплотной крышкой Н2
с открытой крышкой, устройством подрыва подъёмной тарелкой Н3
с закрытой крышкой, устройством подрыва, подъёмной тарелкой Н4
DN E |
DN A |
d0 / O cедла |
L |
H (H4) |
H (H3) |
H (H2) |
p min. |
p max. |
KG |
015 |
015 |
12 mm |
90 |
215 |
220 |
218 |
0,2 bar |
16 bar |
5,0 |
020 |
020 |
18 mm |
95 |
215 |
220 |
218 |
0,2 bar |
16 bar |
6,0 |
025 |
025 |
18 mm |
100 |
215 |
220 |
208 |
0,2 bar |
16 bar |
6,0 |
032 |
032 |
18 mm |
105 |
215 |
220 |
218 |
0,2 bar |
16 bar |
8,0 |
040 |
040 |
23 mm |
115 |
215 |
220 |
214 |
0,2 bar |
16 bar |
9,0 |
050 |
050 |
29 mm |
125 |
230 |
235 |
233 |
0,2 bar |
16 bar |
12 |
065 |
065 |
37 mm |
145 |
330 |
325 |
315 |
0,2 bar |
16 bar |
15 |
080 |
080 |
46 mm |
155 |
375 |
370 |
360 |
0,2 bar |
16 bar |
20 |
100 |
100 |
60 mm |
175 |
415 |
430 |
400 |
0,2 bar |
16 bar |
33 |
Возможно исполнение клапанов из высокопрочного чугуна GGG40.3, сталь GSC-25
или целиком из нержавеющей стали.
