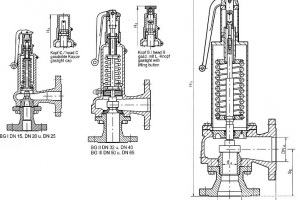

Клапан разгрузочный угловой Рис.10-002
Описание
Разгрузочный клапан, пружинный, угловой
Проводимые среды: газ, пар, вода морская,вода пресная.
Пригоден к использованию как перепускной
( чувствителен к обратному давлению)
c фланцами по DIN, PN 16/40
для пара, газов и жидкостей
с закрытой крышкой
Тип 10-002-1: исполнение - сталь или чугун
Тип 10-002-2: исполнение - сталь нержавеющая
С металлическим затвором или мягким затвором
спецификация материалов:
корпус: Тип 10-002-1 сталь 1.0460
крышка: Тип 10-002-1 GGG40.3 0.7043
корпус: Тип 10-002-2 сталь нерж 1.4571
крышка: Тип 10-002-2 сталь нерж 1.4581
тарелка: сталь нерж 1.4571
DN E |
DN A |
d0 / O седла |
SA |
SE |
H1 |
H3 |
p min. |
p max. |
KG |
015 |
015 |
12,5 mm |
90 |
90 |
282 |
268 |
0,1 bar |
40 bar |
4,3 |
020 |
020 |
12,5 mm |
95 |
95 |
287 |
273 |
0,1 bar |
40 bar |
4,5 |
025 |
025 |
16 mm |
100 |
100 |
292 |
278 |
0,1 bar |
40 bar |
4,6 |
032 |
032 |
20 / 25 mm |
105 |
105 |
395 |
375 |
0,1 bar |
40 bar |
9,6 |
040 |
040 |
25 / 32 mm |
115 |
115 |
405 |
385 |
0,1 bar |
40 bar |
10,0 |
050 |
050 |
32 / 40 mm |
125 |
125 |
450 |
430 |
0,1 bar |
40 bar |
15,0 |
065 |
065 |
40 / 50 mm |
145 |
145 |
470 |
450 |
0,1 bar |
40 bar |
19,3 |
080 |
080 |
50 / 58 mm |
155 |
155 |
700 |
620 |
0,25 bar |
40 bar |
36,8 |
100 |
100 |
60 / 70 mm |
175 |
175 |
730 |
650 |
0,25 bar |
25 bar |
40,5 |
Также возможно исполнение с фланцами в соотв. с ANSI
По заказу - исполнение для высокого давления
