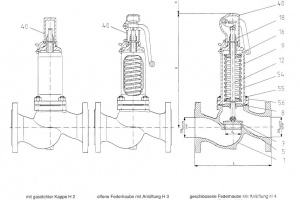

Клапан предохранительный прямой Рис.10-023

Клапан предохранительный прямой Рис.10-023

Количество

<

0 руб.

Описание

Предохранительные клапаны прямые, пружинные

Проводимые среды: пар, газ, вода морская,

Чугун  GG-25

вода пресная, конденсат.

С фланцами в соотв. с DIN, PN 16


Для пара, газов и жидкостей


Тип 10-023-А: с закрытым устройством подрыва


Тип 10-023-В: с открытым устройством подрыва


Тип 10-023-С: с газоплотной крышкой


С металлическим затвором или мягким затвором


спецификация материалов:

корпус: чугун GG 25        0.6025

крышка: чугун GGG - 40.3        0.7043

шток: сталь нерж        1.4021

тарелка: сталь нерж        1.4122

с газоплотной крышкой Н2
с открытой крышкой, устройством подрыва подъёмной тарелкой Н3
с закрытой крышкой, устройством подрыва, подъёмной тарелкой Н4

DN E

DN A

d0 / O cедла

L

H (H4)

H (H3)

H (H2)

p min.

p max.

KG

015

015

12 mm

130

235

235

235

0,5 bar

16 bar

5,0

020

020

18 mm

150

240

240

240

0,5 bar

16 bar

6,0

025

025

18 mm

160

240

240

240

0,5 bar

16 bar

7,0

032

032

18 mm

180

260

260

260

0,5 bar

16 bar

9,0

040

040

23 mm

200

360

350

340

0,5 bar

16 bar

12

050

050

29 mm

230

400

390

380

0,5 bar

16 bar

16

065

065

37 mm

290

400

390

380

0,5 bar

16 bar

19

080

080

46 mm

310

460

450

440

0,5 bar

16 bar

26

100

100

60 mm

350

575

575

530

0,5 bar

16 bar

41

125

125

98 mm

400

650

650

610

0,5 bar

16 bar

54

150

150

125 mm

480

710

710

665

0,5 bar

16 bar

80


Технические характеристики
