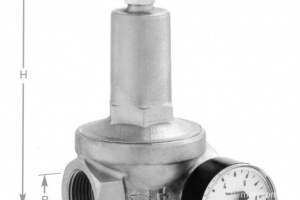

Клапан редукционный (нейтр. газы) Рис.11-011
Описание
клапан редукционный для нейтральных газов
Проводимые среды: газ, воздух.
корпус - бронза
крышка - латунь/бронза
Р раб : max. 50 bar (1 1/4" max. 30 bar)
Р ред: 1,5 - 8,0 bar
с резьбой под манометр G 1/4" с обеих сторон
внутренняя резьба в соотв. с ISO 228/1
наибольшее редукционное отношение: 10:1
Max. температура: 95° С
спецификация материалов:
корпус: бронза RG 5 2.1096
крышка: (до G 3/8") латунь MS58 2.0380
крышка: (от G 1/2") бронза RG 5 2.1096
уплотнения: Пербунан NBR
диафрагма: Хлоропрен CR
тип 11-011
Установка клапана: вертикально
|
R |
L |
H |
h |
KG |
|
G 3/8" |
73 |
100 |
22 |
0,50 |
|
G 1/2" |
73 |
100 |
22 |
0,50 |
|
G 3/4" |
70 |
120 |
30 |
0,75 |
|
G 1" |
87 |
165 |
35 |
1,40 |
|
G 1 1/4" |
100 |
175 |
43 |
2,00 |
