Клапан редукционный муфтовый PN 25 Рис.11-003

Клапан редукционный муфтовый PN 25 Рис.11-003

Количество

<

0 руб.

Описание

клапан редукционный для нейтральных газов, PN 25

Проводимые среды: газ, пар, воздух.

корпус - бронза

крышка- латунь( до G 1" )

крышка - чугун ( от G 1 1/2" )

Р раб: max. 25 bar

Р редуцирования: 1,5 - 8,0 bar

с резьбой под манометр G 1/4" с обеих сторон

внутренняя резьба в соотв. с ISO 228/1

наибольшее редукционное отношение: 10:1

Max. температура: 75° С

спецификация материалов:

корпус: бронза RG 5        2.1096

крышка: (до G 1") латунь MS58        2.0380

крышка: (от G 1 1/2") GG25        0.6025

уплотнения: Пербунан        NBR

диафрагма: Хлоропрен        CR


ГК ИНМОР | Клапан редукционный муфтовый PN 25 Рис.11-003

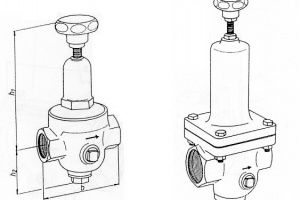

G 1/4"- G 1"                                                          G 1 1/4" - G 2"

тип 11-003


Установка: вертикальная


DN

b

hi

h2

KVS

KG

G 1/4"

70

110

48

0,5

0,9

G 3/8"

70

110

48

0,6

0,9

G 1/2"

85

120

48

1,2

1,1

G 3/4"

85

120

48

1,3

1,2

G 1"

95

155

55

1,6

1,7

G 1 1/4"

104

200

61

4,2

3,6

G 1 1/2"

108

200

61

4,5

3,6

G 2"

147

200

64

7,2

4,2

Технические характеристики
