Клапан редукционный муфтовый PN 40 Рис.11-004
Описание
клапан редукционный для нейтральных газов, PN 40
Проводимые среды: газ, пар, воздух.
Корпус - бронза
крышка - латунь(до G 1")
крышка – чугун (от G 1 1/4")
Р раб: max. 40 bar
Р редуцирования: 1,5 - 20 bar
с резьбой под манометр G 1/4" с обеих сторон
внутренняя резьба в соотв. с ISO 228/1
наибольшее редукционное отношение: 6:1
Max. температура: 75° С
спецификация материалов:
корпус: бронза RG 5 2.1096
крышка: ( до G 1" ) латунь MS58 2.0380
крышка: ( от G 1 1/4" ) GG25 0.6025
уплотнения: Пербунан NBR
поршень: латунь MS58 2.0380

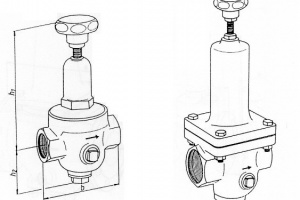

G 1/4"-G 1" G 1 1/4" - G 2
тип 11-004
Положение клапана: любое - от G 1 1/4" - предпочтительно вертикально
DN |
B |
hi |
h2 |
KVS |
KG |
G 1/4" |
70 |
130 |
48 |
0,5 |
0,9 |
G 3/8" |
70 |
130 |
48 |
0,6 |
0,9 |
G 1/2" |
85 |
140 |
48 |
1,2 |
1,1 |
G 3/4" |
85 |
140 |
48 |
1,3 |
1,2 |
G 1" |
95 |
185 |
55 |
1,6 |
1,7 |
G 1 1/4" |
104 |
230 |
61 |
4,2 |
3,6 |
G 1 1/2" |
108 |
230 |
61 |
4,5 |
3,6 |
G 2" |
147 |
295 |
64 |
7,2 |
4,2 |
Технические характеристики
