Клапан редукционный PN 16 (жидкости) Рис.11-009
Описание
клапан редукционный для жидкостей, PN 16
Проводимые среды: вода питательная, трюмная, морская и пресная.
фланцевые соединения в соотв. с DIN PN 16
корпус - бронза
крышка - латунь(до DN 32)
крышка - чугун (от DN 40)
Р раб: max. 16 bar
Р ред: 1,5 - 6,0 bar
с резьбой под манометр G 1/4" с обеих сторон
Max. температура: 75° С
спецификация материалов:
корпус: бронза RG 5 2.1096
крышка: (до DN 32) латунь MS58 2.0380
крышка: (от DN 40) сталь GG25 0.6025
уплотнения: Пербунан NBR
дифрагма: Пербунан NBR

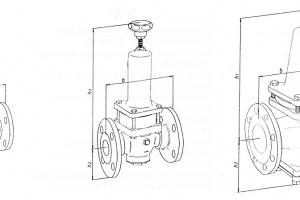

DN15-DN32 DN 40 - DN 65 DN80-DN125
Положение клапана: любое до DN 32 - от DN 40 вертикальное
|
DN |
b |
hi |
h2 |
D |
PCD |
отв. |
KVS |
KG |
|
15 |
100 |
125 |
48 |
95 |
65 |
4x 14 |
2,9 |
4,1 |
|
20 |
105 |
125 |
53 |
105 |
75 |
4x 14 |
3,9 |
5,0 |
|
25 |
110 |
125 |
58 |
115 |
85 |
4x 14 |
5,4 |
7,8 |
|
32 |
122 |
125 |
70 |
140 |
100 |
4x 18 |
6,1 |
10 |
|
40 |
158 |
295 |
75 |
150 |
110 |
4x 18 |
12,0 |
12 |
|
50 |
215 |
295 |
83 |
165 |
125 |
4x 18 |
13,0 |
16 |
|
65 |
290 |
310 |
93 |
185 |
145 |
4x 18 |
20,0 |
28 |
|
80 |
310 |
420 |
135 |
200 |
160 |
8x 18 |
60,0 |
42 |
|
100 |
350 |
435 |
135 |
220 |
180 |
8x 18 |
80,0 |
67 |
|
125 |
400 |
565 |
165 |
250 |
210 |
8x 18 |
130 |
88 |
Технические характеристики
