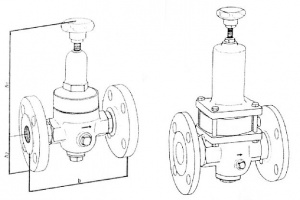

Клапан редукционный фланцевый PN 25 Рис.11-005
Описание
клапан редукционный для нейтральных газов, PN 25
Проводимые среды: газ, пар, воздух.
фланцевые соединения в соотв. с DIN PN 25
корпус - бронза
крышка - латунь (до G1")
крышка - чугун (от G 1 1/4")
Р раб: max. 25 bar
Р редуцирования: 1,5 - 8,0 bar
с резьбой под манометр G 1/4" с обеих сторон
наибольшее редукционное отношение: 10:1
Max. температура: 75° С
спецификация материалов:
корпус: бронза RG 5 2.1096
крышка : ( до G 1" ) латунь MS58 2.0380
крышка : ( от G 1") сталь GG25 0.6025
уплотнения: Пербунан NBR
диафрагма: Хлоропрен CR
DN 15 - DN 25 DN 32 - DN 50
тип 11-005
Положение клапана: вертикальное
|
DN |
b |
hi |
h2 |
D |
PCD |
отв. |
KVS |
KG |
|
15 |
130 |
120 |
48 |
95 |
65 |
4x 14 |
1,2 |
3,6 |
|
20 |
150 |
120 |
53 |
105 |
75 |
4x 14 |
1,3 |
3,6 |
|
25 |
160 |
155 |
58 |
115 |
85 |
4x 14 |
1,6 |
5,6 |
|
32 |
180 |
200 |
70 |
140 |
100 |
4x 18 |
4,2 |
7,5 |
|
40 |
200 |
200 |
75 |
150 |
110 |
4x 18 |
4,5 |
9,5 |
|
50 |
230 |
260 |
83 |
165 |
125 |
4x 18 |
7,2 |
11 |
Технические характеристики
