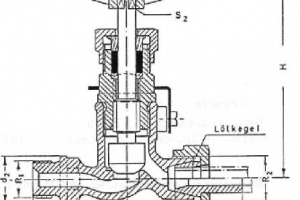

Клапаны запорные штуцерные PN 40 Рис. 03-017
Описание
клапаны запорные с соединением с концом
Проводимые среды: вода питательная, вода пресная, вода морская, пар, воздух, масло, нефтепродукты, топливо.
под обжимное кольцо, PN 40
DIN 86511,
бронза/латунь
металлическое уплотнение, с фиксацией крышки
впуск: внешняя резьба в соотв. с ISO 228/1
выпуск: с врезным обжимным кольцом
(или со штуцером под сварку)
спецификация материалов:
корпус: бронза RG 5 2.1096
крышка: латунь MS58 2.0380
тарелка спец. латунь 2.0540
шток: спец. латунь 2.0540
тип 03-017
тип 03-017-А : клапан запорный DIN 86511, form AS-RG-N
тип 03-017-В : клапан невозвратно-запорный DIN 86512, Form ARS-RG-N
возможны варианты:
клапаны DIN 86511/86512 со штоком и диском из CuSn8 (Form RG-S)
|
DN |
R1 |
i |
l 1 |
l 2 |
l 3 |
H |
d1 |
S2 |
R2 |
KG |
|
06x10 |
3/8" |
12 |
51 |
67 |
88 |
99 |
63 |
7 |
1/2" |
0,5 |
|
08x12 |
1/2" |
14 |
55 |
71 |
94 |
99 |
63 |
7 |
5/8" |
0,5 |
|
10x14 |
1/2" |
14 |
60 |
79 |
104 |
99 |
63 |
7 |
3/4" |
0,6 |
|
12x16 |
3/4" |
16 |
74 |
93 |
120 |
117 |
70 |
8 |
7/8" |
0,9 |
|
16x20 |
3/4" |
16 |
80 |
100 |
128 |
117 |
70 |
8 |
1" |
1,0 |
|
20x25 |
1" |
18 |
100 |
121 |
151 |
137 |
100 |
9 |
1 1/8" |
1,6 |
|
25x30 |
1 1/4" |
20 |
109 |
132 |
163 |
137 |
100 |
9 |
1 3/8" |
1,9 |
|
32x38 |
1 1/2" |
22 |
129 |
153 |
185 |
162 |
125 |
11 |
1 3/4" |
2,9 |
