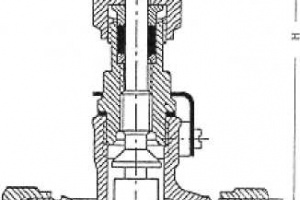

Клапаны запорные штуцерные PN 100 Рис. 03-025
Описание
клапаны запорные с соединением под сварку, PN 100
Проводимые среды: воздух, вода пресная, вода морская, масло, пар, топливо, газ, кислоты, конденсат.
DIN 86552, Form CS
Сталь, с внутренними деталями из нерж. стали
металлическое уплотнение, с фиксацией крышки
впуск и выпуск: соединение с обжимным кольцом
спецификация материалов:
корпус: сталь С 22.8 1.0460
крышка: сталь 1.0715
диск: нерж. сталь 1.4104
шток: нерж. сталь 1.4104
тип 03-025
тип 03-025-А: клапан запорный DIN 86552, Form CS
тип 03-025-В: клапан невозвратно-запорный DIN 86552, Form CRS
|
DN |
L1 |
L2 |
L3 |
H |
d1 |
S2 |
M |
KG |
|
06x10 |
94 |
76 |
61 |
111 |
63 |
7 |
18x 1,5 |
0,6 |
|
08x12 |
94 |
76 |
61 |
111 |
63 |
7 |
20x1,5 |
0,6 |
|
12x16 |
116 |
96 |
79 |
127 |
80 |
8 |
24x1,5 |
1,1 |
|
16x20 |
122 |
100 |
79 |
127 |
80 |
8 |
30x2 |
1,2 |
|
20x25 |
144 |
120 |
96 |
150 |
100 |
9 |
36x2 |
1,8 |
|
25x30 |
166 |
140 |
113 |
150 |
100 |
9 |
42x2 |
2,2 |
|
32x38 |
193 |
160 |
128 |
169 |
125 |
11 |
52x2 |
3,0 |
