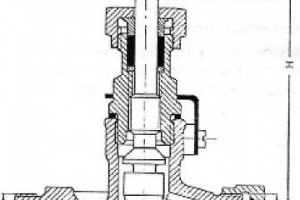

Клапаны запорные штуцерные PN 100 Рис. 03-024
Описание
клапаны запорные с соединением под сварку, PN 100
Проводимые среды: воздух, вода пресная, вода морская, масло, пар, топливо, газ, кислоты, конденсат.
DIN 86552,
сталь, с внутренними деталями из нерж. стали
металлическое уплотнение, с фиксацией крышки
впуск: внешняя резьба в соотв. с ISO 228/1
выпуск: с врезным обжимным кольцом
спецификация материалов:
корпус: сталь С 22.8 1.0460
крышка: сталь 1.0715
тарелка: нерж. сталь 1.4104
шток: нерж. сталь 1.4104
тип 03-024
тип 03-024-А : клапан запорный DIN 86552, form AS
тип 03-024-В : клапан невозвратно-запорный DIN 86552, Form ARS
|
DN |
R1 |
i |
И |
12 |
13 |
H |
d1 |
S2 |
M |
KG |
|
06x10 |
3/8" |
12 |
76 |
85 |
69 |
116 |
63 |
7 |
18 x 1,5 |
0,6 |
|
08x12 |
1/2" |
14 |
76 |
85 |
69 |
116 |
63 |
7 |
20x1,5 |
0,6 |
|
12x16 |
3/4" |
16 |
96 |
106 |
88 |
132 |
80 |
8 |
24x1,5 |
0,9 |
|
16x20 |
3/4" |
16 |
100 |
111 |
90 |
134 |
80 |
8 |
30x2 |
1,0 |
|
20x25 |
1" |
18 |
120 |
132 |
108 |
156 |
100 |
9 |
36x2 |
1,5 |
|
25x30 |
1 1/4" |
20 |
140 |
153 |
127 |
156 |
100 |
9 |
42x2 |
2,0 |
