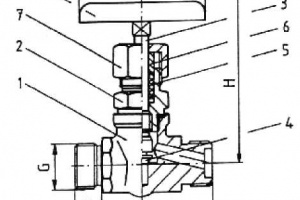

Клапаны высокого давления PN 160-640 Рис. 03-013
Описание
клапаны высого давления, PN 160 - 640
Проводимые среды: воздух, вода пресная, вода морская, масло, пар, топливо, газ, кислоты, конденсат.
сталь, нерж. сталь
с резьбовой крышкой
металлическое седло
внешняя резьба ISO 228/1
|
спецификация материалов: Клапан 03-013-1:корпус: С 22.8 1.0460 шток: нерж. сталь 1.4104 тарелка нерж. сталь 1.4034
корпус: нерж. сталь 1.4571 шток: нерж. сталь 1.4571 тарелка: нерж. сталь 1.4571
корпус: 13CrMo44 1.7335 шток: нерж. сталь 1.4104 тарелка: нерж. сталь 1.4034 тип клапана:03-013-1/03-013-2/03-013-3 |
|
DN |
DN |
PN |
L |
H |
D |
t |
KG |
|
G 1/4" |
05 |
640 |
80 |
100 |
70 |
15 |
0,7 |
|
G 3/8" |
06 |
640 |
80 |
100 |
70 |
15 |
0,7 |
|
G 1/2" |
08 |
640 |
80 |
100 |
70 |
17 |
0,7 |
|
G 3/4" |
10 |
320 |
100 |
110 |
80 |
19 |
1,1 |
|
G 1" |
15 |
320 |
130 |
140 |
100 |
24 |
1,9 |
|
G 1 1/4" |
20 |
160 |
160 |
160 |
100 |
24 |
2,6 |
Технические характеристики
