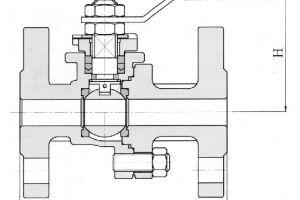

Кран шаровый фланцевый PN 16 Рис.06-025
Описание
краны шаровый фланцевый PN 16
Проводимые среды: воздух, вода морская, вода пресная, газ, кислоты, конденсат, масло, пар, топливо.
составной корпус из двух частей
сталь нерж. 1.4408
уплотнение PTFE
с полной расточкой
размер по фланцам в соотв. с DIN 3202/EN 558 F4/F5
фланцевые соединения в соотв. с DIN PN16
спецификация материалов:
корпус: нерж. сталь 1.4408
шар: нерж. сталь 1.4408
уплотнение: PTFE PTFE
рукоятка: нерж. Сталь 1.4301
(в пласт. чехле)
DN |
L |
H |
D |
PCD |
отв. |
W |
t |
KG |
015 |
115 |
74 |
95 |
65 |
4x 14 |
170 |
12 |
2,5 |
020 |
120 |
77 |
105 |
75 |
4x 14 |
170 |
14 |
2,5 |
025 |
125 |
83 |
115 |
85 |
4x 14 |
170 |
14 |
3,2 |
032 |
130 |
88 |
140 |
100 |
4x 18 |
170 |
16 |
4,4 |
040 |
140 |
123 |
150 |
110 |
4x 18 |
250 |
16 |
5,5 |
050 |
150 |
132 |
165 |
125 |
4x 18 |
250 |
16 |
8,5 |
065 |
170 |
157 |
185 |
145 |
4x 18 |
320 |
16 |
11,5 |
080 |
180 |
166 |
200 |
160 |
8x 18 |
365 |
18 |
15,5 |
100 |
190 |
182 |
220 |
180 |
8x 18 |
365 |
18 |
20,0 |
125 |
325 |
225 |
250 |
210 |
8x18 |
500 |
20 |
30,0 |
150 |
350 |
240 |
285 |
240 |
8x22 |
600 |
20 |
36,0 |
Технические характеристики
