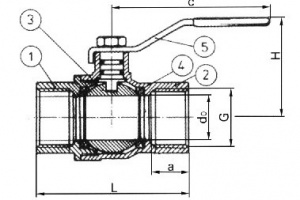

Кран шаровый муфтовый PN 40 Рис.06-014
Описание
Кран шаровый муфтовый PN 40
Проводимые среды: вода питательная, вода пресная, пар, воздух, масло, нефтепродукты, топливо.
( одобрено DNV )
Корпус- латунь никелированая
уплотнение PTFE
с полной расточкой
внутренняя резьба в соотв. с ISO 228/1

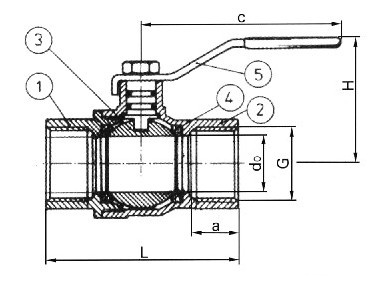

спецификация материалов:
корпус: латунь MS 58 нкелир. 2.0380
шар: латунь MS 58 хромир. 2.0380
шток: латунь MS58 2.0380
рукоятка: сталь в пласт. чехле
|
DN |
d0 |
L |
H |
с |
a |
KG |
|
G 1/4" |
09 |
50 |
40 |
73 |
12 |
0,16 |
|
G 3/8" |
11 |
55 |
41 |
73 |
13 |
0,16 |
|
G 1/2" |
15 |
75 |
42 |
83 |
17 |
0,24 |
|
G 3/4" |
20 |
80 |
45 |
83 |
18 |
0,40 |
|
G 1" |
25 |
90 |
57 |
90 |
21 |
0,66 |
|
G 1 1/4" |
32 |
110 |
69 |
110 |
23 |
1,00 |
|
G 1 1/2" |
40 |
120 |
84 |
130 |
23 |
1,50 |
|
G 2" |
50 |
140 |
114 |
190 |
28 |
2,20 |
Технические характеристики
