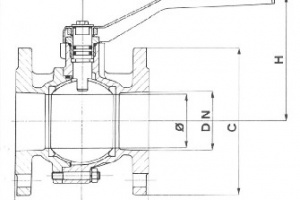

Кран шаровый фланцевый PN 16 Рис.06-022
Описание
кран шаровый фланцевый PN 16
Проводимые среды: вода морская, вода пресная, вода трюмная, вода питательная, жидкий груз, топливо, масло, нефтепродукты, воздух, кислоты, конденсат, газ, пар.
с одобрением DIN-DVGW
составной корпус из двух частей
корпус - чугун GGG40
шар – латунь хромированая или
шар из нерж. стали
уплотнение PTFE
с полной расточкой
размер по фланцам в соотв. с DIN 3202/EN 558 F4/F5
фланцевые соединения в соотв. с DIN PN 16
спецификация материалов:
корпус: GGG40 0.7040
шар: тип 06-022-1: MS58 2.0380
шар: тип 06-022-2: нерж.сталь 1.4301
уплотнение: PTFE PTFE
рукоятка: сплав, литье -
|

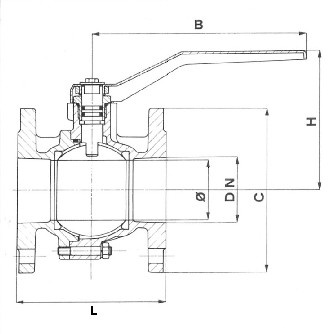

DN |
L |
H |
С |
PCD |
отв. |
В |
KG |
|
020 |
120 |
82 |
105 |
75 |
4x 14 |
125 |
2,5 |
|
025 |
125 |
92 |
115 |
85 |
4x 14 |
150 |
3,2 |
|
032 |
130 |
104 |
140 |
100 |
4x18 |
150 |
4,4 |
|
040 |
140 |
115 |
150 |
110 |
4x18 |
200 |
5,5 |
|
050 |
150 |
120 |
165 |
125 |
4x18 |
200 |
8,5 |
|
065 |
170 |
128 |
185 |
145 |
4x 18 |
260 |
12 |
|
080 |
180 |
150 |
200 |
160 |
8x 18 |
260 |
16 |
|
100 |
190 |
160 |
220 |
180 |
8x 18 |
260 |
20 |
|
125 |
325 |
210 |
250 |
210 |
8x18 |
395 |
30 |
|
150 |
350 |
230 |
285 |
240 |
8x22 |
395 |
36 |
|
200 |
400 |
320 |
340 |
295 |
12x22 |
1.000 |
93 |
Технические характеристики
