Клапан предохранительный угловой Рис.10-027
Описание
клапаны предохр. полноподъемные, угловые
Проводимые среды: пар, газ, вода морская,
-выход на два размера больше входа -
вода пресная, вода трюмная, конденсат.
с фланцами в соотв. с DIN, PN 16
для пара, газов и жидкостей
Тип 10-027-А: с закрытым устройством подрыва
Тип 10-027-В: с открытым устройством подрыва
Тип 10-027-С: с газоплотной крышкой
С металлическим затвором или мягким затвором
спецификация материалов:
корпус: чугун GG-25 0.6025
крышка: чугун сфер. GGG40.3 0.7043
шток: сталь нерж 1.4021
тарелка: сталь нерж 1.4122

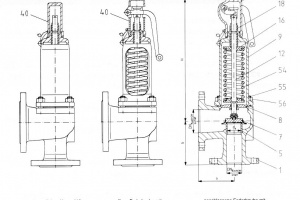

с газоплотной крышкой Н2
с открытой крышкой, устройством подрыва подъёмной тарелкой Н3
с закрытой крышкой, устройством подрыва, подъёмной тарелкой Н4
DNE |
DNA |
d0 / O cедла |
a |
b |
H(H4) |
H(H3) |
H(H2) |
p min. |
p max. |
KG |
020 |
032 |
18 mm |
95 |
85 |
215 |
215 |
215 |
0,2 bar |
16 bar |
9,0 |
025 |
040 |
23 mm |
100 |
105 |
234 |
233 |
232 |
0,2 bar |
16 bar |
9,0 |
032 |
050 |
29 mm |
110 |
115 |
331 |
325 |
315 |
0,2 bar |
16 bar |
12 |
040 |
065 |
37 mm |
115 |
140 |
372 |
366 |
356 |
0,2 bar |
16 bar |
16 |
050 |
080 |
46 mm |
120 |
150 |
419 |
413 |
403 |
0,2 bar |
16 bar |
22 |
065 |
100 |
60 mm |
140 |
170 |
529 |
526 |
481 |
0,2 bar |
16 bar |
32 |
080 |
125 |
74 mm |
160 |
195 |
606 |
603 |
558 |
0,2 bar |
16 bar |
56 |
100 |
150 |
92 mm |
180 |
220 |
663 |
660 |
615 |
0,2 bar |
16 bar |
75 |
Возможны варианты изготовления клапанов из чугуна GGG40.3, Стального литья GSC-25
или полностью из нержавеющей стали.
