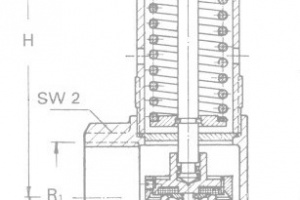

Клапан предохранительный угловой Рис.10-018
Описание
клапаны предохранительные пружинные
Проводимые среды: газ, вода морская,
бронза/латунь, угловые
вода пресная, конденсат, вода питательная.
- выход- на один размер больше входа -
с мягким затвором
С подрывом поворотной кнопкой
Для газов и жидкостей
Вход и выход с внутренней резьбой по ISO 228
Рабочие температуры : -10° С / + 130° С
спецификация материалов:
корпус: бронза RG 5 2.1096
крышка: бронза RG 5 2.1096
тарелка: латунь MS 58 2.0380
пружина: сталь нерж. 1.4301
диафрагма: Buna-N NBR
Тип 10-018
|
R |
R1 |
do |
L |
H |
h |
SW1 |
SW2 |
p min. |
p max. |
KG |
|
1/2" |
1" |
15,8 |
34 |
75 |
26 |
27 |
41 |
1,5 bar |
16 bar |
0,40 |
|
3/4" |
1 1/4" |
18,0 |
41 |
140 |
36 |
34 |
50 |
1,5 bar |
16 bar |
1,00 |
|
1" |
1 1/2" |
23,0 |
48 |
175 |
43 |
41 |
58 |
1,5 bar |
16 bar |
1,80 |
|
1 1/4" |
2" |
30,0 |
64 |
240 |
53 |
52 |
70 |
1,5 bar |
16 bar |
4,00 |
Поставляются с фиксированной установкой давления- указывать при заказе!
Возможна поставка в специальном исполнении с сильфоном !
Технические характеристики
