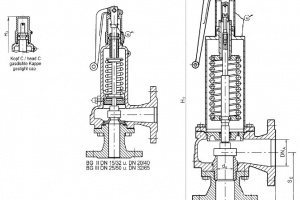

Клапан разгрузочный угловой Рис.10-012
Описание
клапаны разгрузочные, пружинные, угловые
Проводимые среды: воздух, газ, пар
вода пресная, вода морская, вода трюмная .
- выход- на один размер больше входа -
С фланцами в соотв. с DIN, PN 16/40
для пара, газов и жидкостей
Тип 10-012-1: исполнение - сталь/чугун
Тип 10-012-2: : исполнение - сталь нержавеющая
С металлическим затвором или мягким затвором
спецификация материалов:
корпус: Тип 10-012-1 сталь 1.0460
крышка: Тип 10-012-1 GGG40.3 0.7043
корпус: Тип 10-012-2 сталь нерж. 1.4571
крышка: Тип 10-012-2 сталь нерж. 1.4581
тарелка: сталь нерж. 1.4571
Тип 10-012
Головка "А" - газоплотная с рычагом
Головка "С" - газоплотная с крышкой
|
DNE |
DNA |
d0 / O cедла |
SA |
SE |
H1 |
H3 |
p min. |
p max. |
KG |
|
015 |
032 |
12,5 mm |
105 |
105 |
395 |
375 |
0,2 bar |
40 bar |
9,6 |
|
020 |
040 |
16 mm |
115 |
115 |
405 |
385 |
0,2 bar |
40 bar |
10,0 |
|
025 |
050 |
20 mm |
125 |
125 |
450 |
430 |
0,2 bar |
40 bar |
15,0 |
|
032 |
065 |
25 mm |
145 |
145 |
470 |
450 |
0,2 bar |
40 bar |
19,3 |
|
040 |
080 |
32 mm |
155 |
155 |
700 |
620 |
0,2 bar |
40 bar |
36,8 |
|
050 |
100 |
40 mm |
175 |
175 |
730 |
650 |
0,2 bar |
40 bar |
40,5 |
Возможна поставка с фланцами по стандарту ANSI
