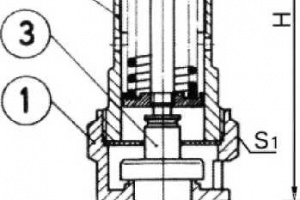

Клапан предохранительный сигнальный Рис.10-007
Описание
клапаны предохранительные пружинные
Проводимые среды: воздух, газ.
латунь, со свободным выпуском
С мягким затвором
С подрывом поворотной кнопкой
Для воздуха и подобных газов
Вход - с наружной резьбой по ISO 228
Рабочие температуры: -10° С / + 160° С
спецификация материалов:
корпус: латунь MS 58 2.0380
крышка: латунь MS 58 2.0380
тарелка: латунь MS 58 2.0380
пружина: углеродистая сталь 1.1200
уплотнение: Viton FPM
Тип 10-007
|
G |
d0 / O cедла |
H |
a |
S1 |
Р min. |
Р max. |
KG |
|
1/4" |
07 mm |
60 |
10 |
20 |
0,2 bar |
25 bar |
0,07 |
|
3/8" |
07 mm |
60 |
10 |
20 |
0,2 bar |
25 bar |
0,07 |
|
1/2" |
12 mm |
78 |
12 |
27 |
0,2 bar |
22 bar |
0,17 |
|
3/4" |
15 mm |
92 |
15 |
32 |
0,2 bar |
16 bar |
0,27 |
|
1" |
18 mm |
110 |
18 |
41 |
0,2 bar |
16 bar |
0,48 |
|
1 1/4" |
20 mm |
125 |
20 |
48 |
0,2 bar |
16 bar |
0,75 |
|
1 1/2" |
24 mm |
145 |
22 |
55 |
0,2 bar |
16 bar |
1,09 |
|
2 " |
28 mm |
162 |
25 |
70 |
0,2 bar |
16 bar |
1,83 |
Клапаны поставляются на фиксированное давление - в случае заказа указывайте необходимое давление!
