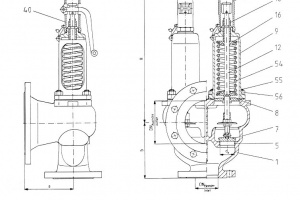

Клапан предохранительный сдвоенный Рис.10-016
Описание
клапаны предохранительные сдвоенные
Проводимые среды: воздух, вода пресная,
Фланцы в соотв. с DIN, PN 40
пар, топливо, вода морская, вода трюмная.
Для пара и газов
Тип 10-016-А: с открытым устройством подрыва
Тип 10-016-В: с закрытым устройством подрыва
С металлическим затвором
спецификация материалов:
корпус: чугун GSC-25 1.0619
крышка: чугун GGG40.3 0.7043
шпиндель: сталь нерж. 1.4021
тарелка: сталь нерж. 1.4122
Тип 10-016
DN E |
DN A |
d0 / O cедла |
a |
b |
H |
m |
Р min. |
Р max. |
KG |
050 |
100 |
2 x 32 mm |
145 |
150 |
335 |
120 |
2,0 bar |
40 bar |
27 |
065 |
125 |
2 x 40 mm |
155 |
170 |
380 |
130 |
2,0 bar |
40 bar |
35 |
080 |
150 |
2 x 50 mm |
170 |
195 |
440 |
145 |
2,0 bar |
35 bar |
58 |
100 |
200 |
2 x 64 mm |
195 |
225 |
565 |
175 |
2,0 bar |
30 bar |
83 |
Технические характеристики
