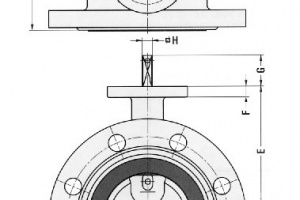

Затвор дисковый фланцевый PN 10/16 Рис.07-006
Описание
затворы дискоые фланцевые PN 10/16
Проводимые среды: вода морская, вода пресная, вода трюмная, жидкий груз, топливо, масло, газ, пар.
фланцы в соотв. с DIN PN 10/16
привод рукояткой или редуктором
корпус - чугун GGG-40
диск – бронза алюм.
манжета из NBR (Buna-N)
размер по фланцам DIN 3202 F16 (EN 558) - ISO 5752
спецификация материалов:
корпус: GGG-40 0.7040
диск: бронза алюм. 2.0975
манжета: Buna-N NBR
шток: нерж. сталь 1.4462
тип 07-006-А (с рукояткой)
тип 07-006-В (с редуктором)
DN |
С |
A |
D |
E |
F |
G |
H |
К |
L |
NxM |
KG |
KG |
|
|
|
|
|
|
|
|
|
|
|
07-006-А |
07-006-В |
50 |
108 |
50 |
63 |
118 |
12 |
34 |
10 |
70 |
90 |
4x9 |
9,0 |
10 |
65 |
112 |
65 |
71 |
126 |
12 |
34 |
10 |
70 |
90 |
4x9 |
10 |
11 |
80 |
114 |
80 |
78 |
133 |
12 |
34 |
10 |
70 |
90 |
4x9 |
12 |
13 |
100 |
127 |
100 |
98 |
147 |
12 |
34 |
12 |
70 |
90 |
4x9 |
14 |
15 |
125 |
140 |
125 |
109 |
160 |
12 |
34 |
12 |
70 |
90 |
4x9 |
18 |
19 |
150 |
140 |
150 |
133 |
180 |
14 |
34 |
16 |
70 |
90 |
4x9 |
25 |
26 |
200 |
152 |
200 |
158 |
204 |
14 |
34 |
16 |
70 |
90 |
4x9 |
34 |
35 |
250 |
165 |
250 |
194 |
245 |
15 |
45 |
24 |
102 |
125 |
4x11 |
- |
55 |
300 |
178 |
300 |
219 |
270 |
15 |
45 |
24 |
102 |
125 |
4x11 |
- |
70 |
350 |
190 |
336 |
256 |
315 |
15 |
45 |
24 |
102 |
125 |
4x11 |
- |
100 |
400 |
216 |
386 |
308 |
363 |
25 |
50 |
30 |
140 |
175 |
4x17 |
- |
138 |
450 |
222 |
436 |
334 |
388 |
25 |
50 |
30 |
140 |
175 |
4x17 |
- |
158 |
500 |
229 |
486 |
360 |
413 |
25 |
50 |
30 |
140 |
175 |
4x17 |
_ |
208 |
Технические характеристики
