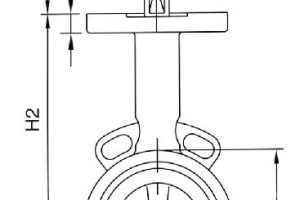

Затвор дисковый безфланцевый PN 10/16 Рис.07-001
Описание
Затвор дисковый безфланцевый PN 10/16
Проводимые среды: вода морская, вода пресная, вода трюмная, жидкий груз, топливо, масло, воздух, пар, газ, конденсат, кислоты.
для установки между фланцами DIN PN 10/16
(JIS 5 К /10 К; ANS1150 по заказу)
привод рукояткой или редуктором
корпус -чугун GG-25 / GGG40
диск – бронза алюминиевая
манжета из NBR (Buna-N)
размер по фланцам в соотв. с DIN 3202 K1 (EN 558-1)
максимальная рабочая температура + 80°
спецификация материалов: корпус: GG-25 0.6025 диск: бронза алюм. 2.0975 манжета: Buna-N NBR ось: нерж. сталь 1.4301 |
DN |
L |
Od |
H1 |
H2 |
E |
V |
OD |
T |
KG |
KG |
|
|
|
|
|
|
|
|
|
07-001-А |
07-001-В |
50 |
43 |
52 |
67 |
134 |
99 |
33 |
14 |
10 |
3,9 |
7,5 |
65 |
43 |
65 |
71 |
143 |
110 |
33 |
14 |
10 |
4,4 |
8,1 |
80 |
46 |
80 |
83 |
145 |
130 |
33 |
14 |
10 |
4,7 |
8,6 |
100 |
52 |
100 |
95 |
167 |
152 |
33 |
16 |
12 |
5,7 |
9,7 |
125 |
56 |
125 |
110 |
195 |
180 |
33 |
19 |
15 |
8,1 |
12,2 |
150 |
56 |
150 |
124 |
207 |
203 |
33 |
19 |
15 |
9,5 |
13,6 |
200 |
60 |
198 |
163 |
239 |
254 |
33 |
22 |
15 |
14,2 |
20,1 |
250 |
68 |
248 |
227 |
289 |
327 |
35 |
22 |
18 |
20,0 |
25,4 |
300 |
78 |
298 |
252 |
319 |
368 |
35 |
28 |
22 |
- |
42 |
350 |
78 |
331 |
265 |
346 |
415 |
70 |
28 |
10 |
- |
61 |
400 |
102 |
380 |
306 |
350 |
465 |
75 |
32 |
10 |
- |
85 |
450 |
114 |
430 |
350 |
400 |
533 |
75 |
38 |
12 |
- |
95 |
500 |
127 |
482 |
380 |
440 |
580 |
85 |
45 |
12 |
- |
125 |
600 |
154 |
580 |
440 |
510 |
680 |
85 |
55 |
14 |
- |
175 |
