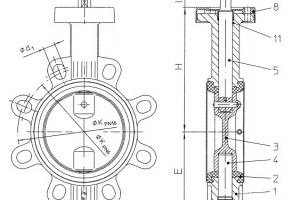

Затвор дисковый безфланцевый PN 10/16 Рис.07-004
Описание
Затвор дисковый безфланцевый PN 10/16
Проводимые среды: воздух, вода морская, вода пресная, вода трюмная, газ, кислоты, конденсат, пар.
для установки между фланцами DIN PN 10/16

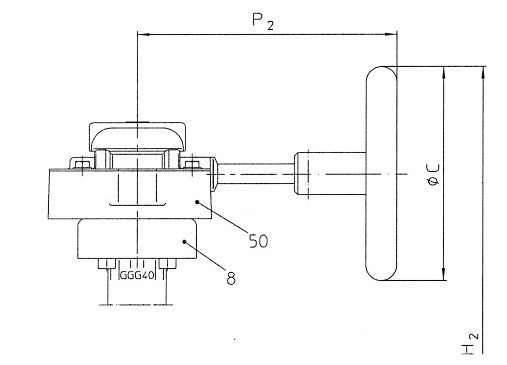

привод редуктором
корпус - чугун GGG40
диск – нерж. сталь
манжета из EPDM
размер по фланцам в соотв. с DIN 3202 K1 (EN 558-1)
максимальная рабочая температура + 130°
спецификация материалов:
корпус: GGG40 0.7040
диск: (до DN 080) нерж. сталь 1.4581
диск: (от DN100) нерж. сталь 1.4401
манжета: EPDM EPDM
ось: нерж. сталь 1.4021
DN |
L |
H |
E |
OK |
l |
SW |
P2 |
H2 |
OC |
KG |
25 |
33 |
128 |
58 |
85 |
15 |
11 |
152 |
217 |
125 |
2,9 |
32 |
33 |
128 |
58 |
100 |
15 |
11 |
152 |
217 |
125 |
2,9 |
40 |
33 |
134 |
66 |
110 |
15 |
11 |
152 |
223 |
125 |
3,1 |
50 |
43 |
140 |
69 |
125 |
15 |
11 |
152 |
229 |
125 |
3,6 |
65 |
43 |
150 |
81 |
145 |
15 |
11 |
152 |
239 |
125 |
4,0 |
80 |
46 |
158 |
100 |
160 |
15 |
11 |
152 |
247 |
125 |
4,5 |
100 |
52 |
179 |
109 |
180 |
15 |
11 |
152 |
268 |
125 |
5,7 |
125 |
56 |
196 |
124 |
210 |
18 |
17 |
152 |
285 |
125 |
8,2 |
150 |
56 |
212 |
140 |
240 |
18 |
17 |
152 |
301 |
125 |
9,9 |
200 |
60 |
246 |
167 |
295 |
18 |
17 |
152 |
335 |
125 |
13 |
250 |
68 |
273 |
203 |
350 |
24 |
22 |
254 |
404 |
250 |
24 |
300 |
78 |
302 |
232 |
400 |
24 |
22 |
254 |
433 |
250 |
32 |
350 |
78 |
358 |
258 |
460 |
26 |
22 |
254 |
563 |
250 |
41 |
400 |
102 |
407 |
287 |
515 |
42 |
30 |
302 |
681 |
350 |
65 |
500 |
127 |
495 |
354 |
620 |
42 |
30 |
302 |
751 |
350 |
95 |
Технические характеристики
