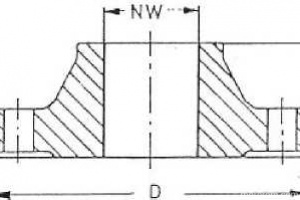

Фланец под сварку PN 16, PN 40 Рис.09-006
Описание

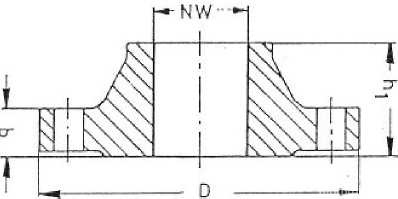

Фланец под сварку DIN 2633, PN 16
Сталь ST 37.2
С конусом и плоскостью под прокладку
Тип 09-006-А
|
DN |
х RA |
D |
PCD |
Отв. |
b |
hi |
KG |
|
15 |
21,3 |
95 |
65 |
4x 14 |
14 |
35 |
0,65 |
|
20 |
26,9 |
105 |
75 |
4x 14 |
16 |
38 |
0,95 |
|
25 |
33,7 |
115 |
85 |
4x 14 |
16 |
38 |
1,15 |
|
32 |
42,4 |
140 |
100 |
4x18 |
16 |
40 |
1,70 |
|
40 |
48,3 |
150 |
110 |
4x18 |
16 |
42 |
1,86 |
|
50 |
60,3 |
165 |
125 |
4x18 |
18 |
45 |
2,53 |
|
65 |
76,1 |
185 |
145 |
4x 18 |
18 |
45 |
3,06 |
|
80 |
88,9 |
200 |
160 |
8x 18 |
20 |
50 |
3,70 |
|
100 |
114,3 |
220 |
180 |
8x 18 |
20 |
52 |
4,62 |
|
125 |
139,7 |
250 |
210 |
8x18 |
22 |
55 |
6,30 |
|
150 |
168,3 |
285 |
240 |
8x22 |
22 |
55 |
7,75 |

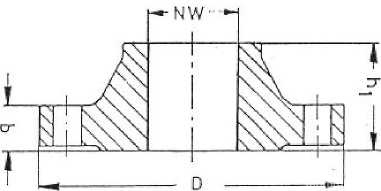

фланец под сварку DIN 2635, PN 40
Сталь ST 37.2
С конусом и плоскостью под прокладку
Тип 09-006-B
|
DN |
х RA |
D |
PCD |
Отв. |
b |
hi |
KG |
|
15 |
21,3 |
95 |
65 |
4x14 |
16 |
38 |
0,75 |
|
20 |
26,9 |
105 |
75 |
4x14 |
18 |
40 |
1,06 |
|
25 |
33,7 |
115 |
85 |
4x14 |
18 |
40 |
1,30 |
|
32 |
42,4 |
140 |
100 |
4x 18 |
18 |
42 |
1,90 |
|
40 |
48,3 |
150 |
110 |
4x 18 |
18 |
45 |
2,33 |
|
50 |
60,3 |
165 |
125 |
4x 18 |
20 |
48 |
2,82 |
|
65 |
76,1 |
185 |
145 |
8x18 |
22 |
52 |
3,75 |
|
80 |
88,9 |
200 |
160 |
8x18 |
24 |
58 |
4,75 |
|
100 |
114,3 |
235 |
190 |
8x22 |
24 |
65 |
6,52 |
|
125 |
139,7 |
270 |
220 |
8x26 |
26 |
68 |
7,10 |
|
150 |
168,3 |
300 |
250 |
8x26 |
28 |
75 |
11,80 |
Технические характеристики
