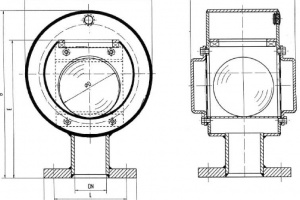

Головка вентиляционная PN 10 Рис. 09-026
Описание
головка вентиляционная, PN 10
Сталь гальванизированная
поплавок из PE
с пламягасящей сеткой или без
фланцевые соединения в соотв. с DIN PN 10
скорость воздуха до 4 m/sec
типовое одобрение всех классификационных обществ
спецификация материалов:
корпус: сталь гальв.
шар: PE

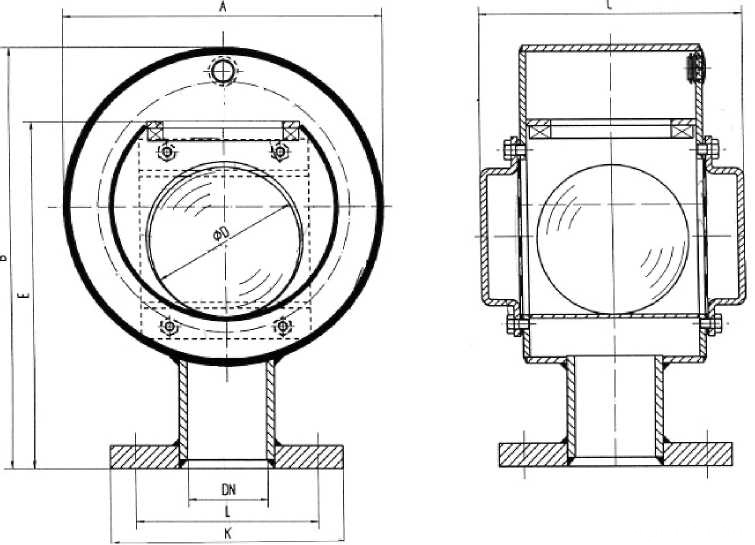

тип 09-026
|
DN |
A |
B |
C |
D |
E |
K |
L |
Отв. |
KG |
|
40 |
208 |
285 |
155 |
85 |
235 |
150 |
110 |
4x18 |
9 |
|
50 |
208 |
285 |
155 |
85 |
235 |
165 |
125 |
4x 18 |
10 |
|
65 |
255 |
330 |
210 |
120 |
275 |
185 |
145 |
4x 18 |
13 |
|
80 |
255 |
330 |
210 |
120 |
275 |
200 |
160 |
8x 18 |
16 |
|
100 |
320 |
395 |
245 |
145 |
325 |
220 |
180 |
8x18 |
23 |
|
125 |
400 |
490 |
275 |
185 |
400 |
250 |
210 |
8x18 |
34 |
|
150 |
490 |
575 |
325 |
240 |
455 |
285 |
240 |
8x22 |
49 |
|
175 |
490 |
575 |
325 |
240 |
455 |
315 |
270 |
8x22 |
50 |
Технические характеристики
