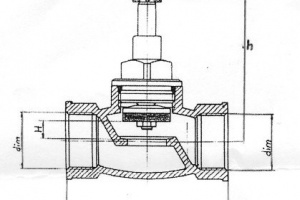

Клапаны запорные муфтовые PN 10 Рис. 03-004
Описание
клапаны запорные проходные муфтовые, PN 10
Проводимые среды: вода питательная, вода пресная, пар, воздух, масло, нефтепродукты, топливо.
из латунь
с резьбовой крышкой
уплотнение EPDM
внутренняя резьба в соотв. с ISO 228/1
без дренажного клапана (тип 03-004-А)
с дренажным клапаном (тип 03-004-В)
спецификация материалов:
корпус: латунь MS58 2.0380
крышка: латунь MS58 2.0380
диск: латунь MS58 2.0380
уплотнение EPDM
маховик: полиамид
|
DN |
L |
h |
H |
KG |
|
G 3/8" |
65 |
67 |
5 |
0,3 |
|
G 1/2" |
65 |
67 |
5 |
0,3 |
|
G 3/4" |
75 |
80 |
7 |
0,4 |
|
G 1" |
90 |
85 |
11 |
0,6 |
|
G 1 1/4" |
110 |
100 |
12 |
1,0 |
|
G 1 1/2" |
120 |
105 |
14 |
1,3 |
|
G 2" |
137 |
115 |
18 |
1,4 |
Технические характеристики
