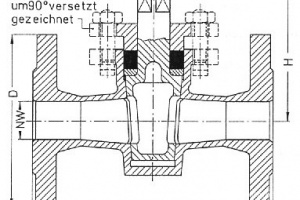

Пробка фланцевая сальниковая PN 10 Рис.06-008
Описание
пробка фланцевая сальниковая PN 10
Проводимые среды: воздух, вода морская, вода пресная, газ, масло, пар, топливо.
в соотв. со стандартом DIN 3470
с сальниковой коробкой
корпус - чугун GG-25
пробка - чугун GG-25 или
пробка из бронзы RG 5
размер по фланцам в соотв. с DIN 3202/EN 558 F1
фланцевые соединения в соотв. с DIN PN 10
спецификация материалов:
корпус: чугун GG-25 0.6025
пробка: Тип 06-008-1: чугун GG-25 0.6025
пробка: Тип 06-008-2: бронза RG 5 2.1096
рукоятка: чугун GG-25 0.6025
тип 06-008-1 / 06-008-2
Примечание: рукоятка поставляется только по заказу!
NW/DN |
L |
H |
D |
PCD |
отв. |
b |
S2 |
KG |
015 |
130 |
90 |
95 |
65 |
4 x 14 |
14 |
12 |
2,8 |
020 |
150 |
105 |
105 |
75 |
4 x 14 |
16 |
17 |
3,1 |
025 |
160 |
119 |
115 |
85 |
4 x 14 |
16 |
19 |
3,9 |
032 |
180 |
135 |
140 |
100 |
4 x 18 |
18 |
22 |
6,3 |
040 |
200 |
140 |
150 |
110 |
4 x 18 |
18 |
24 |
7,8 |
050 |
230 |
166 |
165 |
125 |
4 x 18 |
20 |
32 |
12 |
065 |
290 |
198 |
185 |
145 |
4 x 18 |
20 |
41 |
19 |
080 |
310 |
230 |
200 |
160 |
8 x 18 |
22 |
46 |
26 |
100 |
350 |
275 |
220 |
180 |
8 x 18 |
22 |
55 |
39 |
125 |
400 |
320 |
250 |
210 |
8 x 18 |
24 |
60 |
77 |
150 |
480 |
360 |
285 |
240 |
8 x 22 |
24 |
65 |
95 |
Технические характеристики
