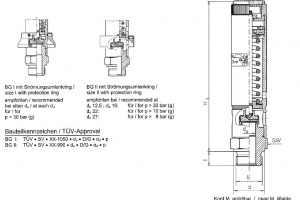

Клапан предохранительный сигнальный Рис.10-021
Описание
клапаны предохранительные, пружинные
Проводимые среды: газ, пар.
Со свободным выпуском,
Для пара и газов
Тип 10-021-1: исполнеие - 1.4104/латунь
Тип 10-021-2: исполнение - сталь нерж. 1.4571/1.4581
С металлическим затвором или мягким затвором
спецификация материалов:
корпус: Тип 10-021-1 сталь нерж 1.4104
крышка: Тип 10-021-1 латунь 2.0401
корпус: Тип 10-021-2 сталь нерж 1.4571
крышка: Тип 10-021-2 сталь нерж 1.4581
Тип 10-021
|
Размер |
E |
d0 / O cедла |
d |
1 |
H1 |
sw |
p min. |
p max. |
KG |
|
|
3/8" |
08 mm |
22 |
12 |
153 |
32 |
15 bar |
84 bar |
0,5 |
|
I |
3/8" |
10 mm |
22 |
12 |
153 |
32 |
0,1 bar |
52 bar |
0,5 |
|
|
1/2" |
8/10/12,5 mm |
26 |
14 |
153 |
32 |
0,1 bar |
84 bar |
0,5 |
|
|
3/4" |
8/10/12,5/16 mm |
32 |
16 |
153 |
32 |
0,05 bar |
84 bar |
0,5 |
|
|
1/2" |
12,5 mm |
26 |
14 |
190 |
41 |
0,09 bar |
67 bar |
0,8 |
|
|
3/4" |
12,5/16mm |
32 |
16 |
190 |
41 |
0,06 bar |
67 bar |
0,8 |
|
II |
1" |
12,5/16mm |
39 |
18 |
190 |
41 |
0,06 bar |
67 bar |
0,8 |
|
|
1 1/4" |
16/22/27 mm |
49 |
20 |
190 |
50 |
0,03 bar |
60 bar |
0,8 |
|
|
1 1/2" |
22 / 27 mm |
55 |
22 |
190 |
55 |
0,03 bar |
35 bar |
1,0 |
|
|
2" |
27 mm |
60 |
24 |
190 |
60 |
0,03 bar |
25 bar |
1,0 |
Возможна поставка с NPT-резьбой.
