Клапан разгрузочный угловой Рис.10-017
Описание
клапаны разгрузочные / перепускные, пружинные
Проводимые среды: газ, вода морская,
бронза/латунь, угловые
вода пресная, вода питательная.
С закрытой крышкой
С мягким затвором
Без рычага подрыва
Для газов и жидкостей
Резьба на входе и выходе в соотв. с ISO 228
Рабочие температуры: -10° С / + 130° С
спецификация материалов:
корпус: бронза RG 5 2.1096
крышка: латунь MS 58 2.0380
тарелка: латунь MS 58 2.0380
пружина: сталь нерж. 1.4301
уплотнение: пербунан NBR

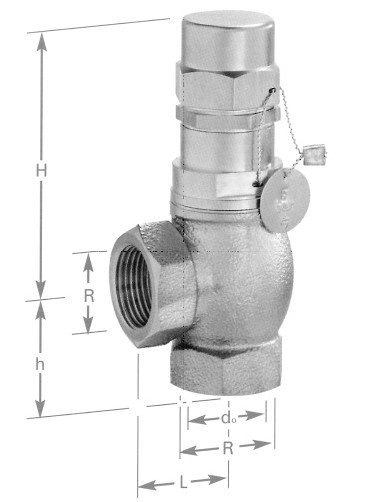

Тип 10-017
|
R |
d0 / O cедла |
H |
h |
L |
Р min. |
Р max. |
KG |
|
3/8" |
10 |
65 |
26 |
27 |
0,2 bar |
20 bar |
0,29 |
|
1/2" |
13 |
71 |
30 |
30 |
0,2 bar |
20 bar |
0,42 |
|
3/4" |
19 |
79 |
35 |
33 |
0,2 bar |
20 bar |
0,59 |
|
1" |
25 |
95 |
41 |
40 |
0,2 bar |
20 bar |
1,00 |
|
1 1/4" |
30 |
110 |
45 |
45 |
0,2 bar |
20 bar |
1,75 |
|
1 1/2" |
38 |
135 |
51 |
50 |
0,2 bar |
20 bar |
2,30 |
|
2" |
50 |
140 |
60 |
60 |
0,2 bar |
20 bar |
3,30 |
клапаны поставляются по требованию заказчика с фиксированной установкой давления:
0,2 - 0,8 bar / 0,5 - 2,5 bar / 2,0 - 12,0 bar / 12,0 - 20,0 bar
