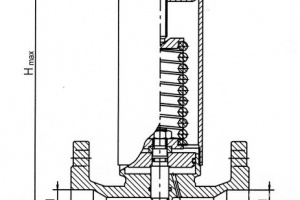

Клапан редукционный фланцевый Рис.11-013
Описание
клапан редукционный,
Проводимые среды: воздух, вода морская, вода пресная, газ, кислоты, конденсат, масло, пар, топливо.
с пружинным нагружением
целиком нерж. стали 1.4301 или 1.4571
поршень в направляющей, с мягким уплотнением
независимое входное давление
Р ред устанавливается настроечным винтом
(зависит от затяга пружины!)
с резьбой под манометр G 1/4" с обеих сторон
фланцевые соединения в соотв. с DIN PN 16/40
спецификация материалов:
корпус: сталь нерж. 1.4301
или корпус: сталь нерж. 1.4571
крышка: сталь нерж. 1.4301
диск: сталь нерж. 1.4571
поршень: сталь нерж. 1.4571
уплотнение: PTFE, Viton или EPDM
|
DN |
L |
h |
H max |
D |
PCD |
отв. |
P1 |
P2* |
KVS |
KG |
|
|
|
|
|
(PN16) |
(PN 16) |
(PN16) |
|
|
|
|
|
015 |
130 |
58 |
265 |
95 |
65 |
4x14 |
100 bar |
0,25 - 80 bar |
3,0 |
5,8 |
|
020 |
150 |
58 |
265 |
105 |
75 |
4x14 |
63 bar |
0,25 - 57 bar |
3,5 |
5,8 |
|
025 |
160 |
68 |
275 |
115 |
85 |
4x 14 |
63 bar |
0,25 - 46 bar |
6,3 |
7,4 |
|
032 |
180 |
68 |
275 |
140 |
100 |
4x 18 |
63 bar |
0,25 - 46 bar |
7,0 |
7,4 |
|
040 |
200 |
85 |
325 |
150 |
110 |
4x 18 |
63 bar |
0,25 - 38 bar |
12,5 |
13,5 |
|
050 |
230 |
85 |
325 |
165 |
125 |
4x18 |
40 bar |
0,25 - 36 bar |
13,5 |
13,5 |
|
065 |
290 |
155 |
520 |
185 |
145 |
4x18 |
40 bar |
0,25 - 36 bar |
48 |
34 |
|
080 |
310 |
155 |
520 |
200 |
160 |
8x18 |
40 bar |
0,25-18 bar |
50 |
39 |
|
100 |
350 |
155 |
520 |
220 |
180 |
8x 18 |
25 bar |
0,25-18 bar |
54 |
47 |
Технические характеристики
