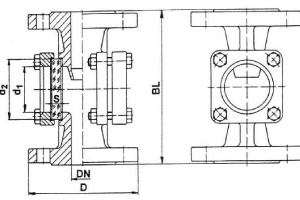

Стекла смотровые фланцевые PN 16 Рис.13-002
Описание
стекла смотровые (на конденсат), PN 16
Проводимая среда: вода морская, пресная, конденсат, топливо, масло.
с фланцами в соотв. с DIN PN 16
стекла стандартные DIN 8902 до 150° С
Размер по фланцам в соотв. с DIN 3202/EN 558 F1/F32
спецификация материалов:
Секло смотровое тип 13-002-1:
корпус: чугун GG-25 0.6025
крышка: чугун GG-25 0.6025
крепеж: сталь 5.6 гальв.
Секло смотровое тип 13-002-2:
корпус: Сталь GSC-25 1.0619
крышка: Сталь С 22.8 1.0460
крепеж: Сталь 5.6 гальв.
Секло смотровое тип 13-002-3:
корпус: Сталь нерж. 1.4408
крышка: Сталь нерж. 1.4301
крепеж: Сталь нерж.

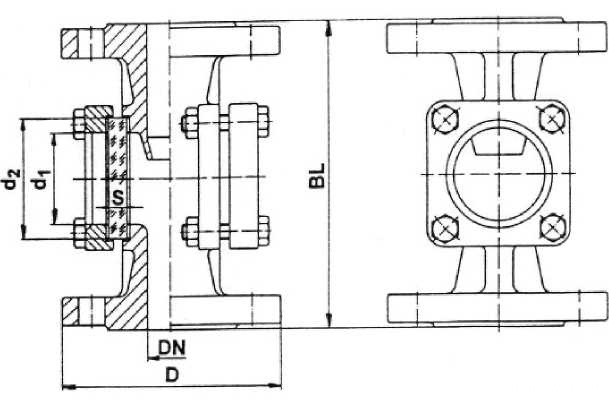

тип 13-002-1 / 13-002-2 / 13-002-3
DN |
BL |
d1 |
d2 |
S |
D |
PCD |
отв. |
KG |
015 |
130 |
32 |
45 |
10 |
95 |
65 |
4x 14 |
3,3 |
020 |
150 |
32 |
45 |
10 |
105 |
75 |
4x 14 |
4,1 |
025 |
160 |
48 |
63 |
10 |
115 |
85 |
4x 14 |
5,5 |
032 |
180 |
65 |
80 |
12 |
140 |
100 |
4x 18 |
8,2 |
040 |
200 |
65 |
80 |
12 |
150 |
110 |
4x 18 |
9,4 |
050 |
230 |
80 |
100 |
15 |
165 |
125 |
4x 18 |
14 |
065 |
290 |
80 |
100 |
15 |
185 |
145 |
4x18 |
21 |
080 |
310 |
100 |
125 |
20 |
200 |
160 |
8x18 |
28 |
100 |
350 |
125 |
150 |
25 |
220 |
180 |
8x18 |
33 |
125 |
400 |
150 |
175 |
25 |
250 |
210 |
8x 18 |
61 |
150 |
480 |
175 |
200 |
30 |
285 |
240 |
8x22 |
77 |
200 |
600 |
175 |
200 |
30 |
340 |
295 |
12x22 |
130 |
250 |
730 |
175 |
200 |
30 |
405 |
355 |
12x26 |
150 |
